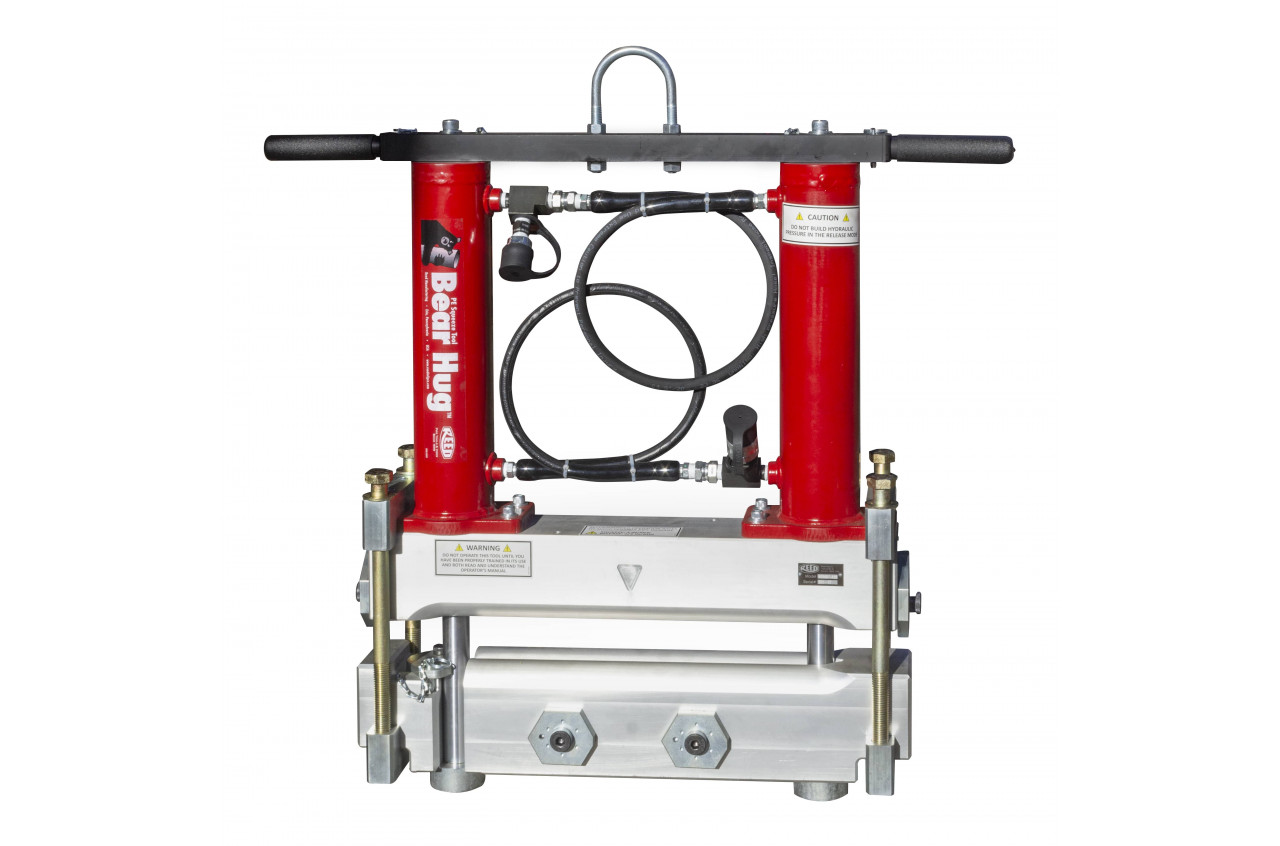

Bear Hug™PE圧搾ツールシステム

04328 PES8BT Base Tool Only, requires pump
Bear Hug™PE圧搾ツールシステム

特徴

  • 高耐久性8”油圧PE圧搾ツール。
  • 83,400ポンド(371,000N)の力で、しっかりとパイプを圧搾します。
  • モジュール方式のシステムで、手動または空気油圧複合式によるポンプ運用が可能です。
  • ベースツールの使用時には、手動油圧ポンプまたは空気油圧複合式ポンプのいずれかが必要です。
  • 優れた流量制御のために最適化されたダブル バー設計。
  • 読み取りやすい、色分けされたストッパが、過剰圧搾によるパイプの損傷を防止します。
  • 下側のバーがスイングして開き、パイプの周りにフィットするため、ラインでの使用にも向いています。
  • パイプサイズ/SDRチャートについては、PES8BTまたはPES8BTMを参照してください。

仕様

型番アイテム・コード容量説明パイプ/SDR停止重量
インチ(公称)実際のO.D.ポンドキログラム
PES8BT043283 - 8-Bear Hug™PE圧搾ツールシステム用ベースツール - ポンプが必要です98390 & 98391
pair of each
175.079.5

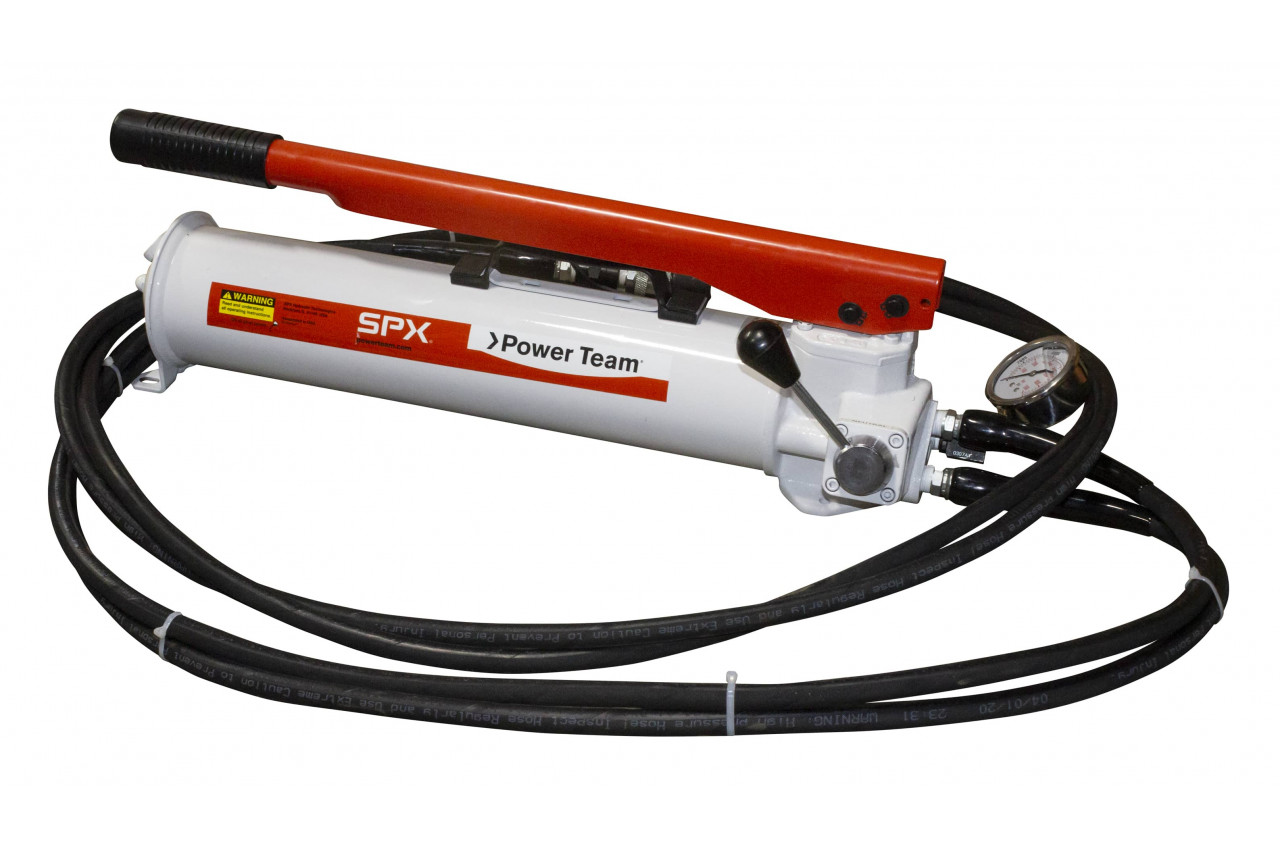

PESMPA04329  REED PES8BTおよびPES8BTM用2ステージハンドポンプ-35.015.9
PESAPA04330- REED PES8BTおよびPES8BTM用エアオーバー油圧ポンプ 30.013.6
PES8BTM04715-90- 225Bear Hug™PE圧搾ツールシステム用ベースツール(メートル法)98392 & 98393
pair of each
175.079.5

詳細情報

REEDのBear Hug™は、業界最高の83,400ポンドの圧搾力の油圧シリンダーを使用したPE用モジュール式圧搾ツールシステムです。ポンプとベースツールは10,000psiに対して使用限度が定められています。作業の必要に応じて、PES8BTベースツールと使用するためのエアオーバー油圧ポンプPESAPA (#04330)または手動ポンプPESMPA (#04329)から選択します。ツールサイズが大きいため、REEDは2人で作業することを推奨しています。REED Bear Hugは、最も安定した圧搾を提供するためにダブルバー構成を採用しています。より安全なフロー停止に加え、ダブルポイント圧搾はパイプ損傷の可能性を削減するため、さらに安全になっています。底のラッチ付きスイングアウトバーで、簡単にパイプを密閉できます。175ポンドの小型軽量(業務用)PES8BTは、大型U字ボルトで定位置に持ち上げることができます。ダブルアクティングシステムは油圧ポンプで圧搾および解放するように設計されています。ばねは経時的摩耗に比較的弱いため、格納時に内部のばねに頼らないようにしました。



停止装置を色で識別し、停止サイズが見やすくなりました。正しい停止位置を設定できたかオペレータがすばやく確認するのに役立ち、ユーザーの間違いを削減できます。パイプの中央を示す矢印が位置合わせを補助します。PES8BTベースツールには、北米パイプサイズの共通DRサイズである、3~8インチPEパイプ用の停止装置が含まれます。さらに、PES8BTにはSDR 9サイズが加わりました。PES8BTMモデルには、メートル法パイプに対応した止め具が2セット含まれます。PE圧搾ツールは、締め付け過ぎによる損傷を防止するためにポジティブストップを使用しています。1組の停止装置に複数サイズ/SDR設定があり、標準パイプサイズに対して迅速で便利な過剰圧搾防止を提供します。



着脱可能なキャリーハンドルによって、必要に応じツール幅を削減します。付属のサドルクランプは、無くならないようにツールから外れなくなっています。付属の12フィートのホースで、ポンプを圧搾ツールより上の地面の高さに設置できます。安全のため、2つの接地ロッド設置留めから選択できます。



注記:

  • 全US規格パイプサイズ用REED圧搾ツールは、以下の規格に準拠しています。 ASTM F1041、ASTM F1563メートル法のパイプサイズは、全てISO 4437規格に準拠しています。
  • REEDは、PE圧搾ツールとともにPEGR7静電気接地装置(#04621)を使用することを強く推奨します。静電気蓄積の対策として、接地装置をご使用ください。静電気を逃がして引火の危険性を最小化します。



警告:

  • 低温はスクイズオフする際パイプの完全性に影響を与える可能性があります。50˚F(10℃)未満ではスクイズオフおよび解除速度を緩める必要があります。
  • 低温(50˚F(10℃)未満)はスクイズオフに影響し、希望するフロー制御が得られない可能性があります。スクイズオフ実行時はパイプが緩むまで充分な時間(5分~15分)を取った後で、必要に応じてダブルスクイズを行ってください。

油圧圧搾ツール用のREED Bear Hug™の設計は、類似モデルよりも軽量で高い出力を提供します。モジュール式でポンプを選択でき、さらに持ち運びがしやすく使いやすくなっています。 さらに、Bear Hug™システムは、最良のフロー制御性能を提供するために最適化されたダブルバースクイーズポイントを備えています。
