汎用パイプカッターブレード
仕様
| 型番 | アイテム・コード | 説明 | パイプ直径 | 用途 | アーバーのサイズ | |
|---|---|---|---|---|---|---|
| インチ | mm | |||||
| UPCARB4 | 97510 | "4"" ブレードは 肉厚 23/32"" (18.3 mm) まで切断可能" | 6" (150 mm) | PVC | 5/8 | 15.87 |
| UPCBPVC[1][2] | 97511 | PVC ベベルカッターアクセサリー | 6"- 48" (150-1300 mm) | PVC | 3/4 | 19 |
| UPCARB6 | 97514 | 6" ブレードは 肉厚 1 23/32" (43.7 mm) まで切断可能 | 8"- 48" (200-1300 mm) | PVC | 5/8 | 15.87 |
| UPCSTEEL4 | 97519 | 超硬チップ 4" ブレードは 1/2" (12.7mm) までの 鋼肉厚を切断可能 超硬チップ 4" ブレードは 23/32" (18.3 mm) までの PE 肉厚を | 6" - 8" (150-200 mm) | 鋼 PE | 5/8 | 15.87 |
| UPCSTEEL6[3] | 97520 | 超硬チップ 6" ブレードは 1/2" (12.7 mm) までの 鋼肉厚を切断可能 超硬チップ 6" ブレードは、 1 23/32" (43.7 mm) までの PE 肉厚を切断可能 | 8" - 48" (200-1300 mm) | 鋼 PE | 5/8 | 15.87 |

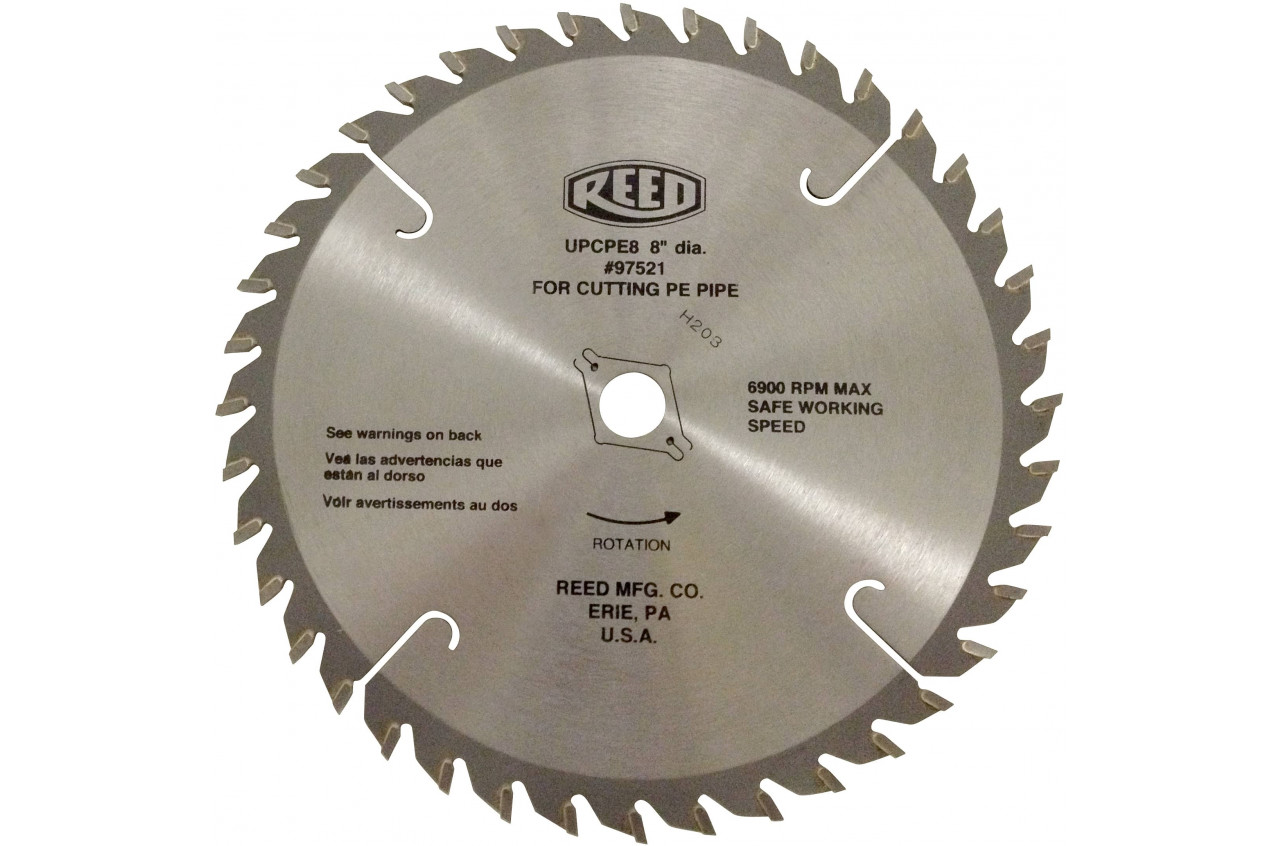

| UPCPE8[4] | 97521 | 8" ブレードは 肉厚 2 23/32" (69 mm) まで 切断可能。 | 26" - 48" (660-1300 mm) | PE | 5/8 | 15.87 |
| UPCDIA6 | 97525 | ダイヤモンドグリッドエッジの 6" UPC ブレードは、肉厚 1 23/32" (43.7 mm) まで切断可能 | 8" - 48" (200-1300 mm) | 鋳鉄、ピットキャスト、ダクタイル鉄、クレイ、コンクリート | 5/8 | 15.87 |
| UPCDIA4 | 97529 | ダイヤモンドグリッドエッジの 4" UPC ブレードは、肉厚 23/32" (18.3 mm) まで切断可能 | 6" - 8" (150-200 mm) | 鋳鉄、ピットキャスト、ダクタイル鉄、クレイ、コンクリート | 5/8 | 15.87 |
[1]
カッターのブレード厚が 1 1/4" のため、本ベベルカッターにはロングアーバー #97561 が必要です。
[2]
UPCARB4 または UPCARB6 の切断用ブレードと共に使用されます。
[3]
ブレードの寿命: 6" ブレードの耐久性は約 100 リニアインチ (254 cm) で、30" のパイプは 94.25 インチリニア (239.4 cm) です。。最大深度は 1/2" (1.27 cm) です。したがって、30" パイプを切断するごとに、新しいブレードを使用することを強くお勧めします。
[4]
本ブレードは UPC836 と UPC848 モデルでのみ動作します。
販売中止になったReedの油圧UPC機械用の交換ブレードをお探しですか？ ブレードのオプションについては、Reed Manufacturingまで、お電話もしくはメールでお問い合わせください。
詳細情報
REED 汎用パイプカッター用のブレードは、オペレータが作業に最適なブレードを選択できるよう別売りされています。ブレードを選択する際、オペレータは用途を検討し、説明を確認して、最適な選択を行うようにしてください。 REED のブレードは、鋼、PVC、PE、鋳鉄、ピットキャスト、ダクタイル鉄、クレイ、コンクリートなどを切断できます。 PVC ベベルカッターアクセサリー UPCBPVC は、パイプに対して 15 度の面取りが可能です。 このベベルアクセサリーは、PVC 用のブレードと共に使用する必要があります。
注意:
- 鋼、ダクタイル鉄、または鋳鉄を切断すると火花が発生することがあります。
- 鋼管をスチールブレードや""DIA""ブレードで切断する場合、火花が発生する可能性があります。火花が発生するため、UPC はコールドカットには使用できません。
- PE を切断する際、UPC を使用すると静電気が発生する場合があります。爆発の可能性がある場合や他の危険な状況では、UPC ソーをインラインで使用しないでください。ラインでは、可燃性の蒸気や液体が完全に除去されていることを確認する必要があります。
EOL（生産停止）となった REED HYDRAULIC UPC の交換用ブレードをお探しですか？交換用ブレードに関しては、Reed Manufacturing まで、お電話またはEメールにてお問い合わせください。
