Ensemble de perçage mécanique pour système pressurisé
Caractéristiques
- Tuyau en acier de piquage à vif, galvanisé, en cuivre, en laiton ou en aluminium pour l'installation de connexions de dérivation de soupapes de 1,9 cm à 10,1 cm (3/4 po à 4 po).
- Pression nominale 300 psi pour les températures ambiantes ou 15 psi pour les circuits de vapeur.
- Élimine le besoin d'arrêter, de vidanger, de couper, de remettre en place et de remplir les systèmes de tuyauterie.
- Joint étanche pour permettre le perçage sous pression.
- Applications commerciales et industrielles.
Spécifications
Nº Catalogue | Code Item | Description | Taille de soupape | Poids | |
---|---|---|---|---|---|
lb | kg | ||||

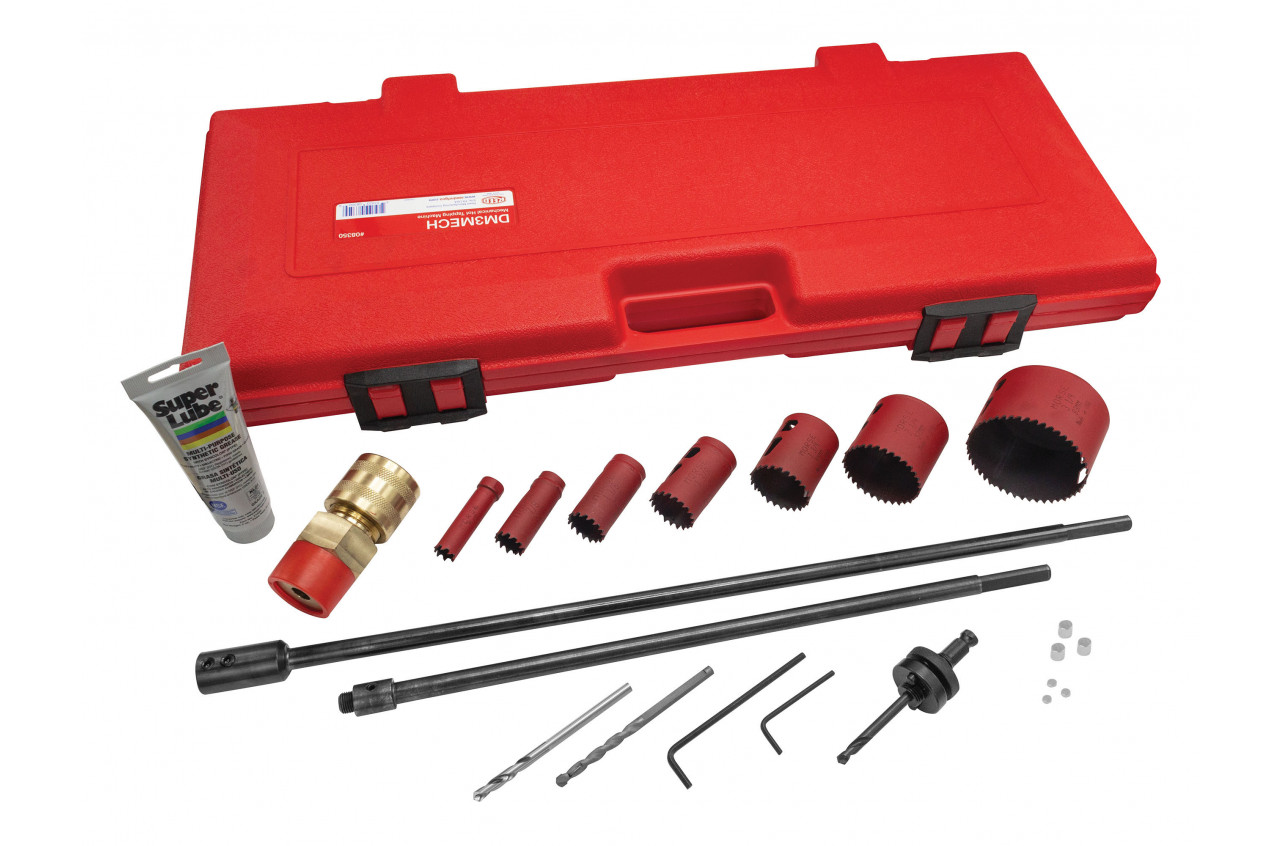

DM3MECH | 08350 | Ensemble pour NPT avec scies-cloches et arbre dans coffret de rangement | 3/4" - 4" | 12.0 | 5.5 |

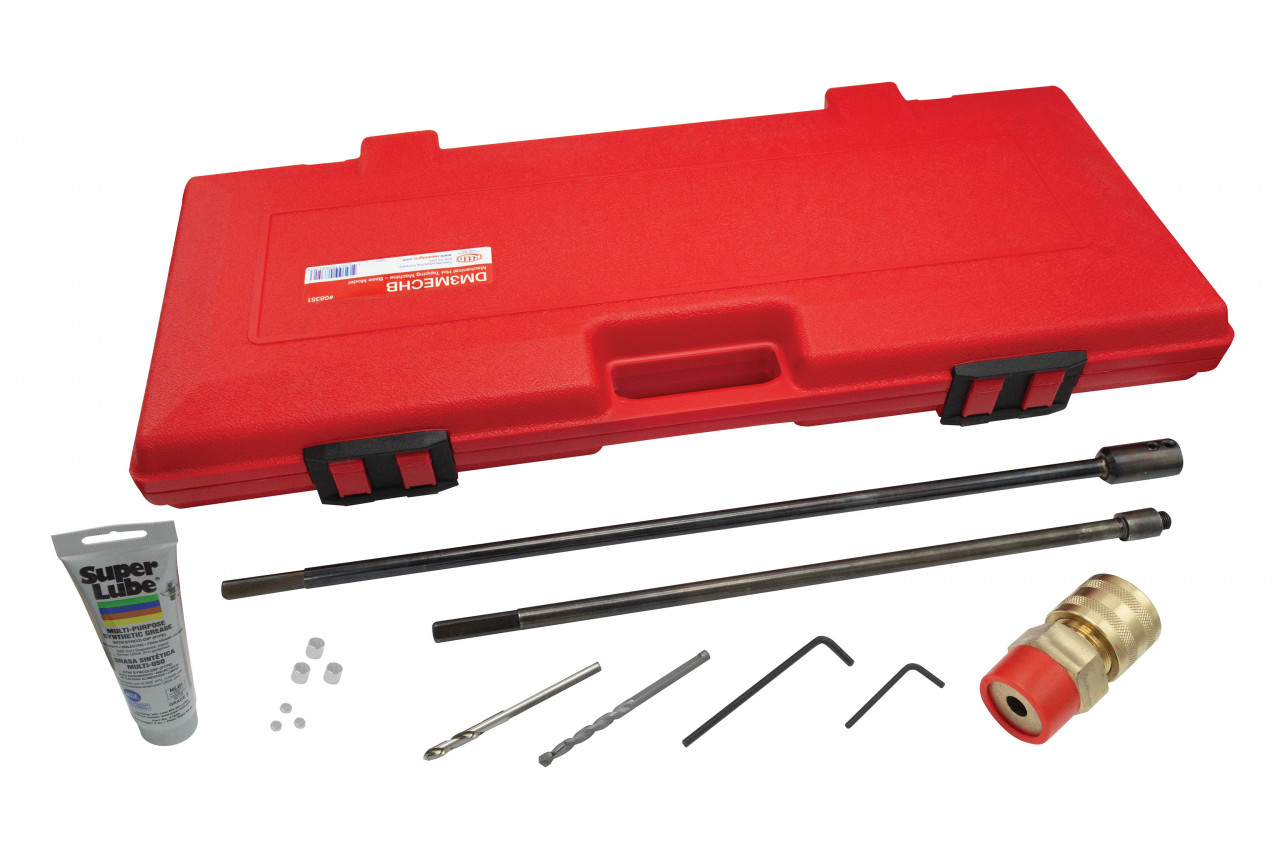

DM3MECHB | 08351 | Modèle de base pour NPT dans un coffret de rangement, sans scies-cloches ou arbre | 3/4" - 4" | 10.0 | 4.5 |
DM3MECHBSPT[1] | 08354 | Ensemble pour BSPT avec scies-cloches et arbre dans coffret de rangement | 3/4" - 4" | 12.0 | 5.5 |
DM3MECHBSPTB[1] | 08355 | Modèle de base pour BSPT dans un coffret de rangement, sans scies-cloches | 3/4" - 4" | 10.0 | 4.5 |
NOUVEAU!
BESOIN D'AIDE POUR DÉCIDER QUELLE MACHINE À TARAUDER/PERCER IL VOUS FAUT?
Plus d’informations
Tous les modèles DM3MECH de REED établissent des connexions de dérivation via des soupapes de 1,9 cm à 10,1 cm (3/4 po à 4 po) sur n'importe quelle ligne principale de dimension appropriée pour la plupart des matériaux de tuyauterie. Avec la scie-cloche appropriée, ces machines se connectent aux systèmes d'eau froide et chaude jusqu'à 300 psi et aux systèmes de vapeur jusqu'à 15 psi sans interruption de service. Ce processus est connu sous le nom de taraudage à chaud. La machine fonctionne pour les tuyaux en acier doux, en acier galvanisé, en acier inoxydable, en cuivre, en laiton et en aluminium. La machine de taraudage mécanique à chaud perce à travers la paroi du tuyau via des raccords insérés dans la selle de service ou le filetage « thread-o-let ». La machine élimine le besoin d'arrêter, de vidanger, de couper, de remettre en place et de remplir les systèmes de tuyauterie.
Le DM3MECH se compose de l'assemblage d’un corps principal qui s'insère dans un raccord NPT de 3,2 cm (1 ¼ po) (non fourni), avec des mandrins de 1,3 cm (½ po) de diamètre, des scies à trous, l'arbre, la mèche de retenue d'échantillons et plus. Le DM3MECHBSPT se compose de l'assemblage d’un corps principal qui s'insère dans un raccord BSPT de 3,2 cm (1 ¼ po) (non fourni), avec des mandrins de 1,3 cm (½ po) de diamètre, des scies-cloches, l'arbre, la mèche de retenue d'échantillons et plus. Les modèles de base DM3MECHB (pour NPT) et DM3MECHBSPTB (pour BSPT) excluent les scies-cloches et l'arbre de la scie-cloche. Tous les modèles de machines de taraudage à chaud DM3MECH fournissent uniquement la machine de taraudage, avec des soupapes, des selles, des raccords et des tuyaux fournis par l'opérateur.
Qu’est-ce que le « taraudage à chaud »?
Le taraudage à chaud permet de se raccorder en toute sécurité à un système sous pression, en perçant dans le tuyau, alors qu'il est encore en fonctionnement. Ceci est fait sur une ligne principale pour attacher une connexion de dérivation à un tuyau pour créer une nouvelle ligne d'alimentation. Le terme « taraudage à chaud » fait référence au fait que le tuyau est percé sous pression. L'opération ne produit pas de filetages dans le tuyau; c'est strictement une opération de perçage.
REMARQUES :
Les scies à trou doivent être utilisées selon les recommandations du fabricant de la scie à trous avec un moteur de percage 0,95 ou 1,3 cm (3/8 ou 1/2 po).
Non recommandé pour l'ammoniac, le gaz ou d'autres systèmes caustiques.
Cet outil DM3MECH n'est pas recommandé pour une utilisation sur des tuyaux en plastique.
