Discos de corte para UPC

UPCARB4
Discos de corte para UPC

Características

  • Elija la mejor disco de corte para la aplicación.

Especificaciones

Nº de cat.Código de elementoDescripciónDiám. tuboAplicaciónTamaño del mandril
pulg. mm
UPCARB497510Hoja de 101 mm (4 pulg.) corte hasta 18,3 mm (23/32 pulg.) de espesor de pared150 mm (6 pulg.)PVC5/815.87

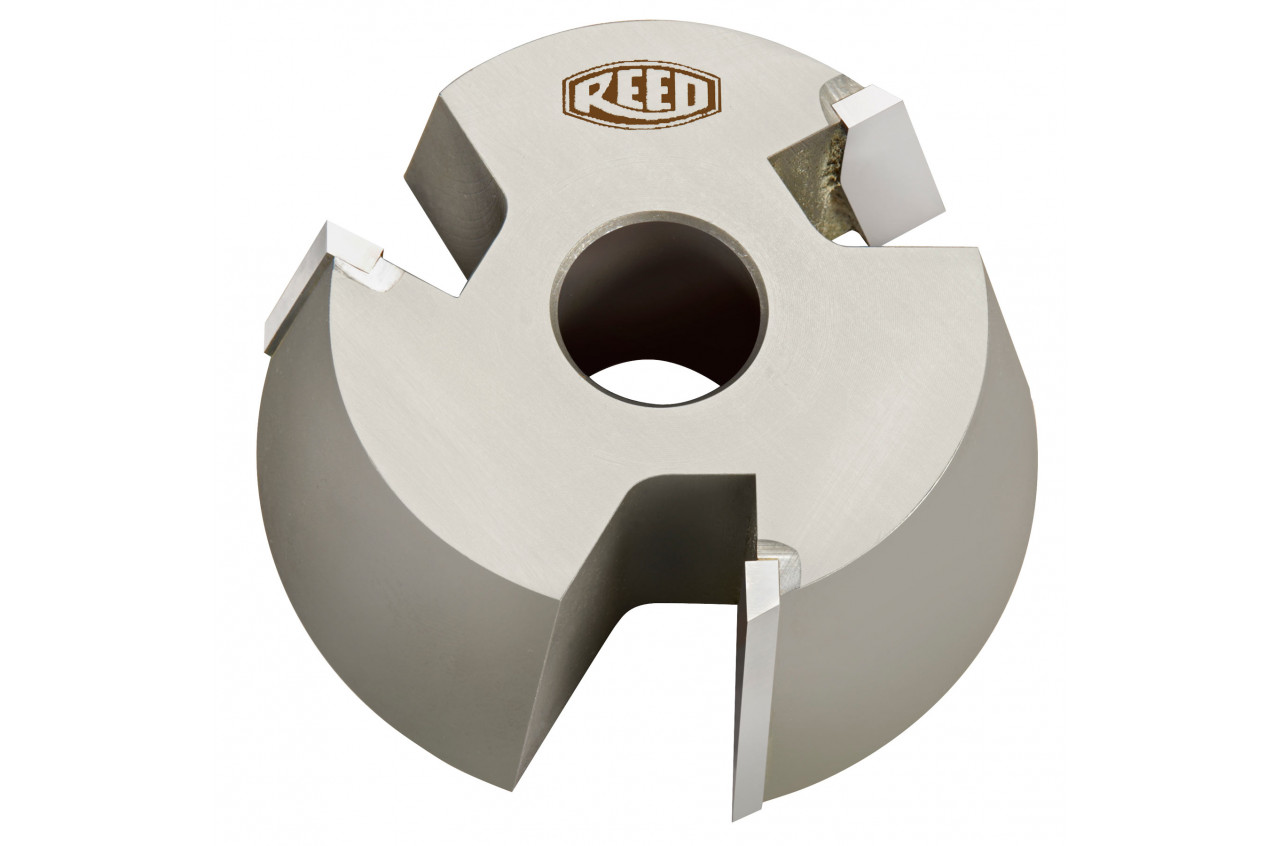

UPCBPVC[1][2]97511Accesorio de corte en bisel para PVC150 - 1300 mm (6 - 48 pulg.)PVC3/419
UPCARB697514Hoja de 152,4 mm (6 pulg.) corte hasta 43,7 mm (1 23/32 pulg.) de espesor de pared200 - 1300 mm (8 - 48 pulg.)PVC5/815.87

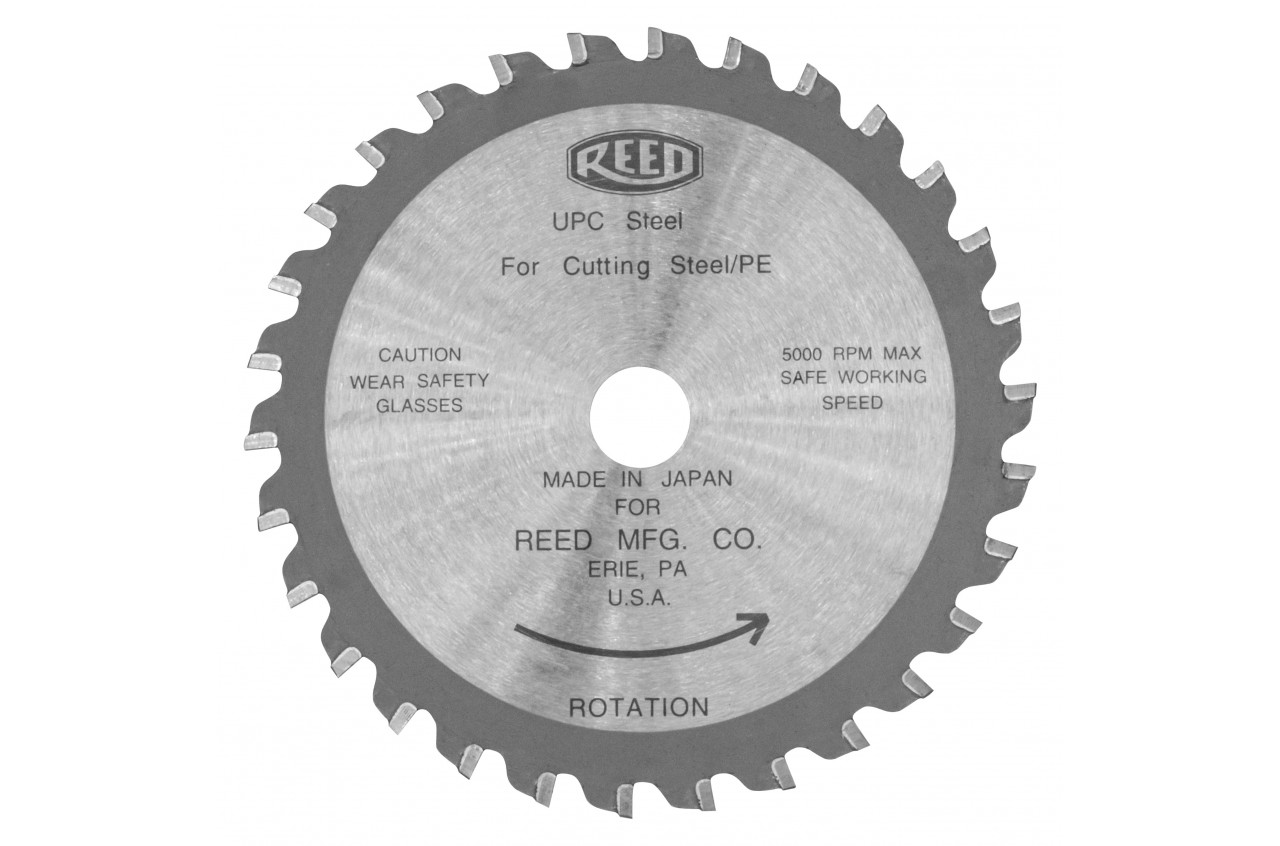

UPCSTEEL497519Hoja de 101 mm (4 pulg.) corte hasta 12,7 mm (1/2 pulg.) de espesor de pared de ACERO
Hoja de 101 mm (4 pulg.) corte hasta 18,3 mm (23/32 pulg.) de espesor de pared de PE
150 - 200 mm
(6 - 8 pulg.)
Acero




PE
5/815.87
UPCSTEEL6[3]97520Hoja de 152,4 mm (6 pulg.) corte hasta 12,7 mm (1/2 pulg.) de espesor de pared de ACERO
Hoja de 152,4 mm (6 pulg.) corte hasta 43,7 mm (1 23/32 pulg.) de espesor de pared de PE
200 - 1300 mm (8 - 48 pulg.)Acero




PE
5/815.87
UPCPE8[4]97521Hoja de 203,2 mm (8 pulg.) corta hasta 2 23/32" (69 mm) de espesor de pared660 - 1300 mm (26 - 48 pulg.)PE5/815.87

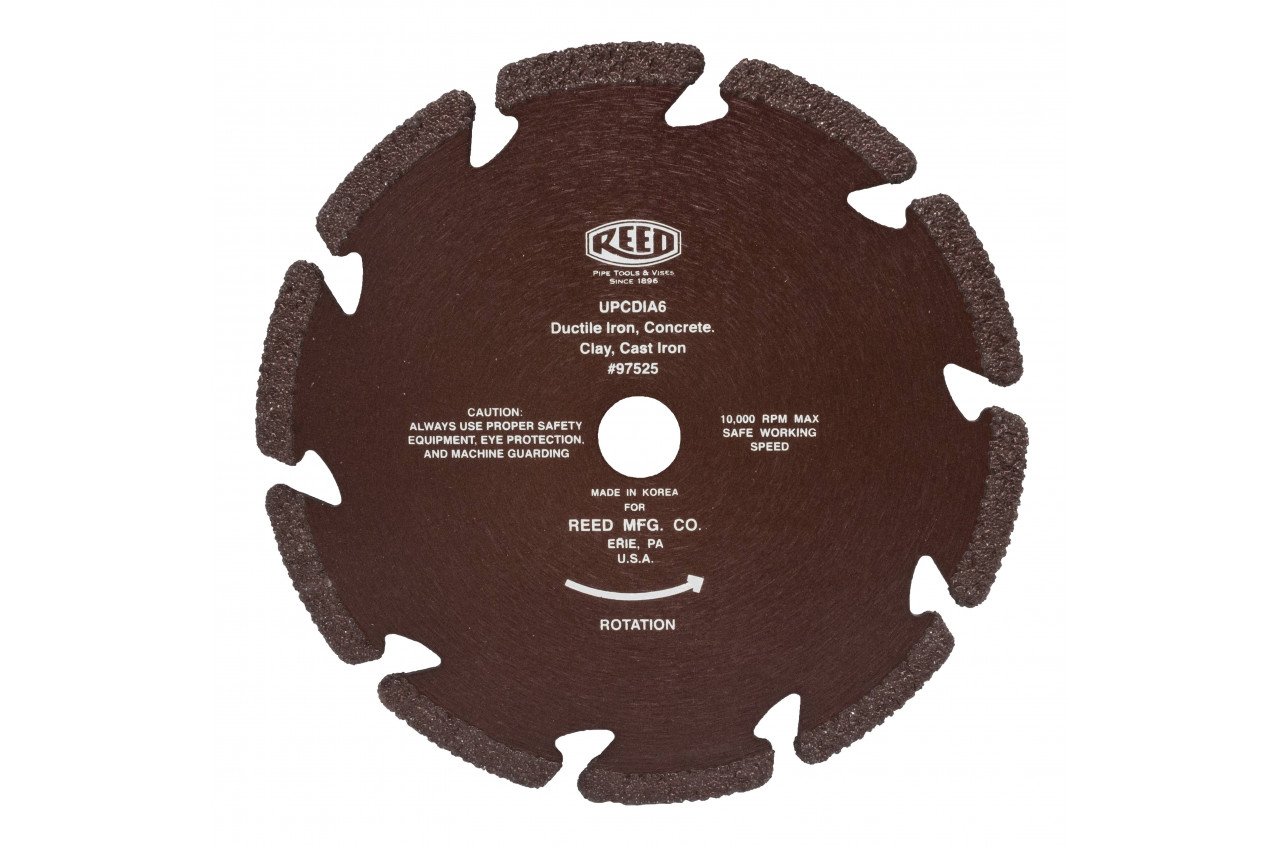

UPCDIA697525Hoja de 152,4 mm (6 pulg.), filo abrasivo, corte hasta 43,7 mm (1 23/32 pulg.) de espesor de pared8" - 48" (200-1300 mm)Hierro fundido, hierro fundido en pozo de colada, hierro dúctil barro, concreto5/815.87
UPCDIA497529Hoja de 101mm (4 pulg.), filo abrasivo, corta hasta 18,3 mm (23/32 pulg.) de espesor de pared6" - 8"
(150-200 mm)
Hierro fundido, hierro fundido en pozo de colada, hierro dúctil barro, concreto5/815.87
[1]

Portabroca #97561 se requiere para este cortador de bisel de corte ya tiene 1 1/4" de espesor de la hoja.

[2]

Se utiliza con UPCARB4 o UPCARB6 hojas de corte.

[3]

Vida útil de la hoja: La hoja de 6 "tiende a durar aproximadamente 100 pulgadas lineales (254 cm) y el tubo de 30" mide 94.25 pulgadas lineales (239.4 cm). La profundidad máxima es de 1/2" (1.27 cm). Eso significa que se recomienda una hoja nueva por cada corte en tubería de 30".

[4]

Esta hoja sólo funciona con los modelos UPC836 y UPC848.

Descripción

Las cuchillas para los cortadores de tubos universales REED se venden por separado para permitir al operador elegir la mejor herramienta para el trabajo. Para elegir una cuchilla, el operador debe considerar la aplicación y luego revisar la descripción para tomar la mejor decisión. Las cuchillas REED están disponibles para cortar acero, PVC, PE, hierro fundido, Pit Cast, hierro dúctil, arcilla o concreto. El accesorio de corte de PVC en bisel, UPCBPVC, produce un bisel de 15 grados en la tubería. Este accesorio de biselado debe usarse con una cuchilla para PVC.

PRECAUCIÓN:

  • Al cortar acero, hierro dúctil o hierro fundido, el accesorio UPC puede producir chispas.
  • Al cortar tuberías de acero con las cuchillas de acero o cuchillas "DIA", se pueden y se esperan chispas. Debido a las chispas, el accesorio UPC no puede utilizarse para cortes en frío.
  • Al cortar PE, el accesorio UPC puede causar acumulación de electricidad estática. No utilice la sierra UPC en línea en situaciones potencialmente explosivas o peligrosas. La línea debe ser verificada y debe estar completamente purgada de cualquier vapor o líquido inflamable.

¿Busca cuchillas discontinuadas, de repuesto, para las máquinas REED HYDRAULIC UPC? Llame o envíe un email a Reed Manufacturing para preguntar sobre las opciones de cuchillas.
