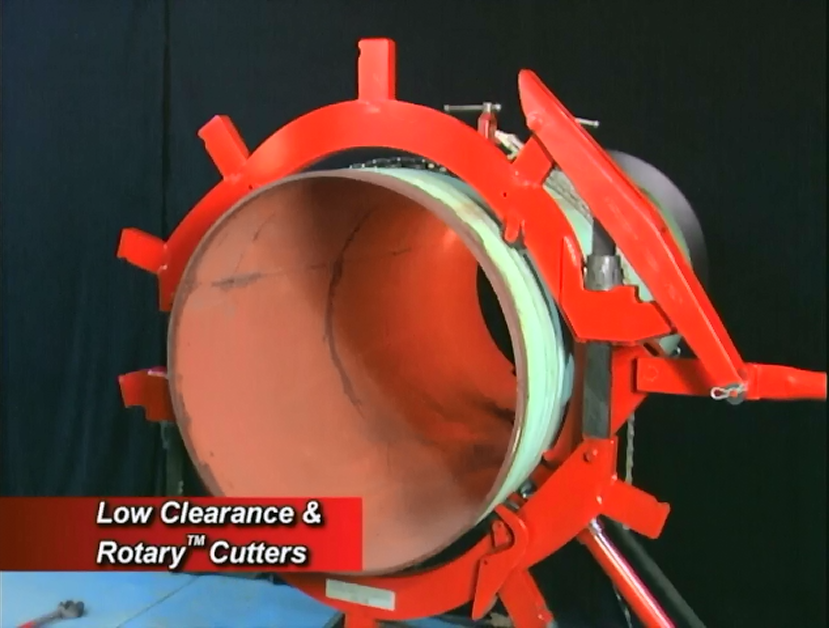

Cortatubos Rotatorios
Características
- El tubo se separa perfectamente una vez que el operario finaliza el corte.
- Excelente para cortes en frío.
- Diseñado para cortar tubos de gran diámetro.
Especificaciones
Nº de cat. | Código de elemento | Cap.tubería | Cuchilla | Aplicación[1] | Long, | Peso | ||||
---|---|---|---|---|---|---|---|---|---|---|
Acero pulg.-nom. | Hierro fundido y dúctil pulg.-nom. | D.E. real mm | pulg. | mm | lb | kg | ||||
RC20S | 03240 | 20 - 22 | - | 476 - 572 | RCS8-36 | Sch. 80 Stainless/Sch. 40 Steel 20" | 106 | 2680 | 89 | 40.5 |
RC20I | 03242 | - | 18 - 20 | 476 - 572 | RCI8-30 | Hierro fund./dúctil | 106 | 2680 | 89 | 40.5 |
RC24S | 03250 | 24 - 26 | - | 584 - 660 | RCS8-36 | Sch. 80 Stainless/Sch. 30 Steel 24" Sch. 80 Stainless/ Sch. 30 Steel 26" | 111 | 2807 | 107 | 48.6 |
RC24I | 03252 | - | 22 - 24 | 584 - 660 | RCI8-30 | Hierro fund./dúctil | 111 | 2807 | 107 | 48.6 |
RC30S[2] | 03260 | 28 - 34 | - | 698 - 864 | RCS8-36 | Sch. 40 Stainless/Sch. 30 Steel 28" Sch. 80 Stainless/ Sch. 30 Steel 30" Sch. 80 Stainless/ Sch. 30 Steel 32" Sch. 40 Stainless/Sch. 30 Steel 34" | 96 | 2438 | 283 | 128.6 |
RC30I[2] | 03262 | - | 30 | 698 - 864 | RCI8-30 | Hierro fund./dúctil | 96 | 2438 | 283 | 128.6 |
RC36I[2][3][4] | 03263 | - | 30 | 813 - 915 | RCI8-30 | Hierro fund./dúctil | 96 | 2438 | 295 | 134.1 |
RC36S[2][5] | 03264 | 32 - 36 | - | 813 - 915 | RCS8-36 | Sch. 80 Stainless/ Sch. 30 Steel 32" Sch. 40 Stainless/Sch. 30 Steel 34" Sch. 80 Stainless/ Sch. 30 Steel 36" | 96 | 2438 | 295 | 134.1 |
RC42S | 03265 | 40 - 42 | - | 1016 - 1067 | RCS8-36 | Sch. 80 Stainless/Extra Heavy Steel 42" | 108 | 2743 | 325 | 147.7 |
RC20X | 03270 | 20 - 22 | - | 476 - 572 | RCX | Sch. 80 Stainless/ Sch. 40 steel 20" | 106 | 2680 | 89 | 40.5 |
RC24X | 03271 | 24 - 26 | - | 584 - 660 | RCX | Sch. 80 Stainless/ Sch. 40 Steel 24" Sch. 80 Stainless/ Sch. 20 Steel/ Extra Heavy Steel 26" | 111 | 2807 | 107 | 48.6 |
RC30X | 03272 | 28 - 34 | - | 698 - 864 | RCX | Sch. 40 Stainless/ Sch. 30 Steel 28" Sch. 80 Stainless/ Sch. 30 Steel 30" Sch. 80 Stainless/ Sch. 40 Steel 32" Sch. 40 Stainless/ Sch. 40 Steel 34" | 96 | 2438 | 283 | 128.6 |
RC36X | 03273 | 32 - 36 | - | 813 - 915 | RCX | Sch. 80 Stainless/ Sch. 40 Steel 32" Sch. 40 Stainless/ Sch. 40 Steel 34" Sch. 80 Stainless/ Sch. 40 Steel 36" | 96 | 2438 | 295 | 134.1 |
RC42X | 03274 | 40 - 42 | - | 1016 - 1067 | RCX | Sch. 80 Stainless/ Extra Heavy Steel 42" | 108 | 2743 | 325 | 147.7 |
Incluye el programa de los tubos enumerados más todos los programas de velocidad inferior para los tubos del mismo tipo.
Juegos de conversion disponibles.
Si las ruedas de la cortadora se cambian por las ruedas de la RCS8-36, la cortadora RC36I puede recortar tubos de acero de 32"-36".
La cortadora RC36I se limita al hierro fundido/dúctil de 30". No se expande lo suficiente para tubos de hierro fundido/dúctil de 36".
Esta cortadora se puede modificar para recortar tubos de hierro fundido/dúctil de 30" nominales o tubos métricos de 813 - 915 mm reales, si se cambian las cuchillas de la cortadora por las de la RCI8-30.
NOTA:
S = incluye cuchillas para acero/ acero inoxidable;
I = para hierro fundido y hierro dúctil.
X=equipado con cuchillas RCX y especial RC8-30XR con rodillo externo. Esto permite que los modelos X corten paredes mas gruesas, y los tubos de acero inoxidable ya que la cortadora RCX tiene una exposición de .800”.
Las cuchillas para cortatubos del mismo tamaño son intercambiables. Se recomienda que en estos cortatubos sólo se empleen cuchillas Reed. Las cuchillas Reed están fabricadas de acero para herramientas resistente a los choques en máquinas computerizadas (CNC), y después tratadas al calor con precisión. Esto permite hojas de perfil más fino aunque más resistentes, de modo que:
- Cortan más fácil y rápidamente, especialmente tubos de acero inoxidable y hierro dúctil
- Duran mucho más
- Proporcionan los mejores beneficios
Descripción
Corte frío de tubos de gran diámetro de acero, mayoría de acero inoxidable, hierro dúctil y fundido en espacios cerrados con Cortatubos Rotatorios. El diseño de perfil bajo de los modelos LCRC necesita sólo un espacio de 101,6 mm (4 pulg.) para un diámetro de tubo de hasta 406,4 mm (16 pulg.) y sólo 203,2 mm (8 pulg.) para los RC20 y RC24 que cubren tubería de hasta 24 pulgadas. Todos los modelos LCRC, RC20, RC24 cortatubos se suministran con un deslizamiento en el mango que se utiliza para girar el cortador alrededor del tubo en una dirección. El mango también se utiliza para apretar el cortador de cada media revolución.
Para tubos de gran diámetro, subir a los modelos RC30, RC36, o RC42S que necesitan 300 mm (11,8 pulg.) de espacio. Cuentan con un mango largo con un mecanismo de trinquete, e incluyen, por separado, de nivel profesional llave para apretar el cortatubo en cada media revolución.
Cortatubos rotatorios son los mejores cortadores manuales de hierro dúctil y una gran opción para los tubos de acero. Con buen apalancamiento de largo mango de la herramienta, el tubo se corta de manera recta rápidamente antes de que la cuchilla haya penetrado en la mitad del mismo. Los cortatubos cuentan con bastidores de alta resistencia. Todos los tamaños emplean las mismas cuchillas: la RCS8-36 para acero y la RCI8-30 para hierro fundido y dúctil. Las cuchillas RCX cortan hasta grosores de pared de 19,8 mm (25/32 pulg.) en tubos de acero.
NOTA: RC42S no se puede convertir a partir de una o RC30 o RC36. Son herramientas separadas.
![Exclusive Tool](/assets/Images/ExclusiveImages/Spanish/Exclusive-Tool-Spanish-2019-161x64__ScaleMaxWidthWzExNV0.png)
![Truck Freight Required](/assets/Images/ExclusiveImages/exclusive-truckfreightrequired-161x47__ScaleMaxWidthWzExNV0.png)
![Video Training](/assets/Images/ExclusiveImages/Spanish/Video-Training-Spanish-2019-161x64__ScaleMaxWidthWzExNV0.png)
![Why Reed](/assets/Images/ReedImages/WHY-REED-Spanish-2019-276x36__ScaleMaxHeightWzMzXQ.png)
¡Las cuchillas cortatubos giratorias son un invento de REED! Corte tuberías de forma segura, fácil, rápida y a bajo costo. Proporciona un corte cuadrado y se puede utilizar en espacios cerrados en cualquier lugar – en la zanja, bajo el agua, en zonas libres de ruido, en altura, en racks de tuberías, etc. Con el cuidado adecuado y las nuevas cuchillas, los cortadores de tubos giratorios duran décadas.
