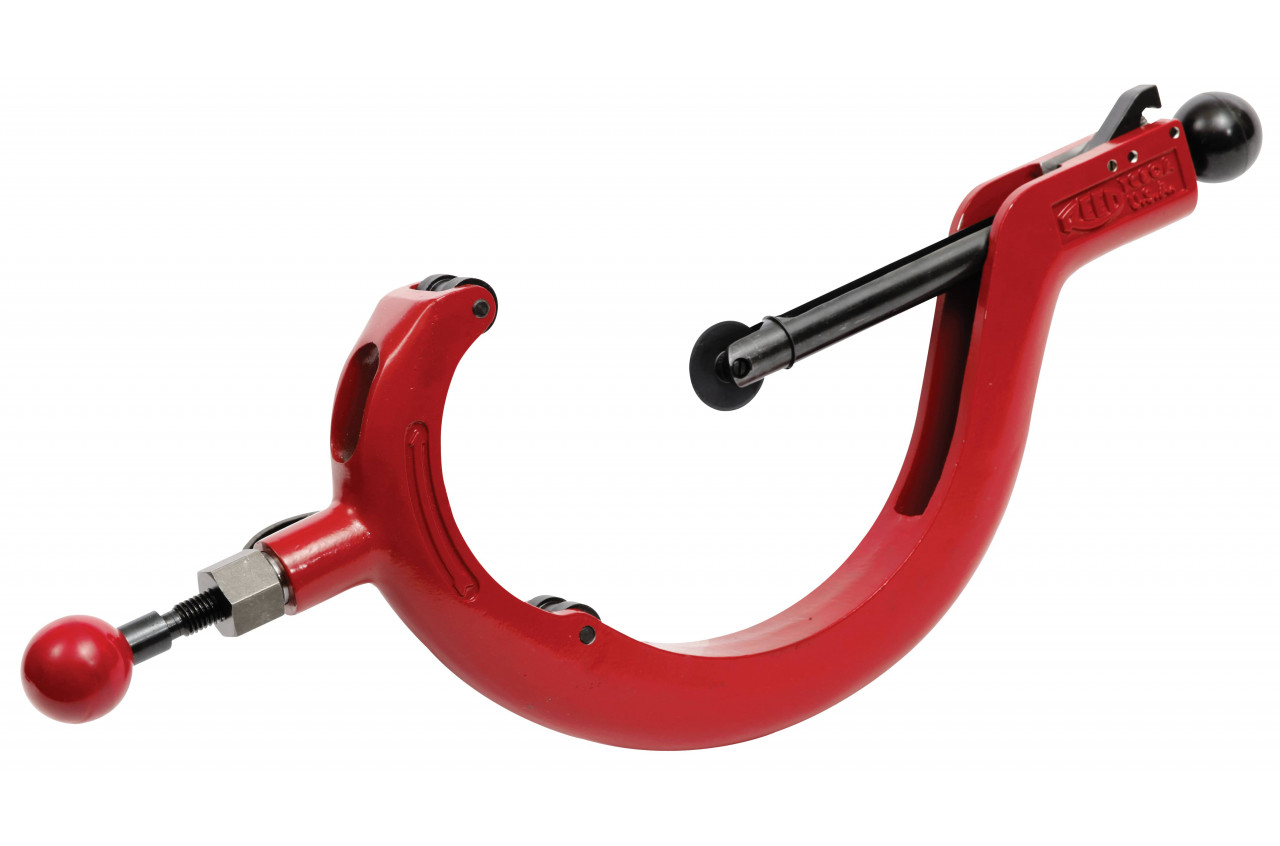

Quick Release™ Rohrschneider für Kunststoffrohre
Produktbeschreibung
- Quick Release™ ist eine Eigenentwicklung von REED. Dieses Werkzeugmodell hat für Rohrschneider neue Maßstäbe gesetzt.
- Zum Funktionsumfang zählt neben einer Schnelllösevorrichtung, einer Schnellvorschubvorrichtung und einer Vorrichtung für den Vorschub von Hand auch ein Schneidradbolzen mit Kugelarretierung.
- Über den Hebel an der Gleitschiene zum schnellen Lösen des Schneidrads kann man dieses abspringen lassen.
- Durch nichts weiter als das Austauschen eines Schneidrads können Sie die Schneidwerkzeuge des Modells Quick Release™ für verschiedene Arten von Kunststoffrohren umrüsten, u. a. PVC, CPVC, PE, PP und ABS.
- Die Entwicklung dieses Schneidwerkzeugs erfolgte im Hinblick auf optimale Spurführung und leichtgängiges Arbeiten.
Spezifikation
Katalog-Zahl | Artikel-Code | Kapaz. AD | Ersatzschneidräder | Anwendung | Länge | Gewicht | |||
---|---|---|---|---|---|---|---|---|---|
Tats. AD in Zoll | Tats. AD in mm | Zoll | mm | Pfund | kg | ||||
TC1QP[1] | 04110 | 1/8 - 1 5/16 | 3 - 33 | OP2 | ABS, PE, PEX, PP, HDPE | 6 | 152 | 0.6 | 0.3 |
TC1QPVC[1] | 04114 | 1/8 - 1 5/16 | 3 - 33 | 1-2 PVC | ABS, CPVC, PEX, PVC Kl. 40 | 6 | 152 | 0.6 | 0.3 |
TC1.6QP[1] | 04116 | 1/4 - 1 5/8 | 6 - 42 | OP2 | ABS, PE, PEX, PP, HDPE | 6.5 | 165 | 0.95 | 0.4 |
TC1.6QPVC[1] | 04118 | 1/4 - 1 5/8 | 6 - 42 | 1-2 PVC | ABS, CPVC, PEX, PVC Kl. 40 | 6.5 | 165 | 0.95 | 0.4 |
TC2QP[1] | 04120 | 1/4 - 2 5/8 | 6 - 67 | OP2 | ABS, PE, PEX, PP, HDPE | 8 | 203 | 1.95 | 0.9 |
TC2QPVC[1] | 04124 | 1/4 - 2 5/8 | 6 - 67 | 1-2 PVC | ABS, CPVC, PVC Kl. 40 | 8 | 203 | 1.95 | 0.9 |
TC3QP | 04130 | 3/8 - 3 1/2 | 10 - 90 | 30-40P | ABS, PE, PP, HDPE | 11 | 279 | 2.5 | 1.1 |
TC3QPVC | 04134 | 3/8 - 3 1/2 | 10 - 90 | 3-6 PVC | ABS, CPVC, PVC Kl. 40 | 11 | 279 | 2.5 | 1.1 |
TC3Q6QP | 04138 | 3/8 - 3 1/2 | 10 - 90 | 6QP | PE 0,55“ (14mm) dick, HDPE | 11 | 279 | 2.5 | 1.1 |
TC4QP | 04140 | 1 7/8 - 4 1/2 | 48 - 114 | 30-40P | ABS, PE, PP, HDPE | 12 | 305 | 2.8 | 1.3 |
TC4QPVC | 04144 | 1 7/8 - 4 1/2 | 48 - 114 | 3-6 PVC | ABS, CPVC, PVC Kl. 40 | 12 | 305 | 2.8 | 1.3 |
TC4Q6QP | 04148 | 1 7/8 - 4 1/2 | 48 - 114 | 6QP | PE 0,55“ (14mm) dick, HDPE | 12 | 305 | 2.8 | 1.3 |
TC5QP | 04150 | 2 1/2 - 5 | 63 - 125 | 30-40P | ABS, PE, PP, HDPE | 13 | 330 | 3.0 | 1.4 |
TC5QPPR | 04153 | 2 1/2 - 5 | 63 - 125 | TC56QPP-R | PP-R; CPVC | 13 | 330 | 3.0 | 1.4 |
TC5Q6QP | 04152 | 2 1/2 - 5 | 63 - 125 | 6QP | PE 0,55“ (14mm) dick | 13 | 330 | 3.0 | 1.4 |
TC5QPVC | 04154 | 2 1/2 - 5 | 63 - 125 | 3-6 PVC | PVC C900 & C905 | 13 | 330 | 3.0 | 1.4 |
TC6QP | 04160 | 4 - 6 5/8 | 102 - 168 | 30-40P | ABS, PE, PP, HDPE | 15 | 381 | 3.9 | 1.8 |
TC6QPVC | 04164 | 4 - 6 5/8 | 102 - 168 | 3-6 PVC | ABS, PVC Kl. 40 | 15 | 381 | 3.9 | 1.8 |
TC6Q680PVC | 04125 | 4 - 6 5/8 | 102 - 168 | 680PVC | PVC (Starkwand), PVC Kl. 80, PP | 15 | 381 | 3.9 | 1.8 |
TC6Q6QP | 04168 | 4 - 6 5/8 | 102 - 168 | 6QP | PE 0,55“ (14mm) dick, HDPE | 15 | 381 | 3.9 | 1.8 |
TC6Q80P | 04123 | 4 - 6 5/8 | 102 - 168 | 80P | ABS; HDPE; PE bis 0,75" (19mm) dick | 15 | 381 | 3.9 | 1.8 |
TC8QP[2][3] | 04170 | 6 1/4 - 10 | 159 - 254 | Trennklinge eingesetzt; Rad des Modells 80P liegt Verpackung bei, vorab nicht eingesetzt | Trennklinge: ABS, PE, PP, PVC Klasse 40, HDPE 80P: ABS, PE Wanddicke 0,75“ (19 mm), HDPE | 26 | 660 | 8.0 | 3.6 |
TC8QPL | 04171 | 6 1/4 - 10 | 159 - 254 | 80P | ABS, PE 0,75“ (19mm) dick, HDPE | 26 | 660 | 8.0 | 3.6 |
Mit Ersatz-Messerrad im Knopf. Modelle TC1Q und TC1.6Q besitzen Ersatz-"O"-Rad. TC2QP besitzt "OP2"-Rad. TC2QPVC besitzt "O"-Rad.
Das Modell TC8QP zum Schneiden dicker PVC-Stücke wird zusammen mit einer Abstellvorrichtung und einer Anschnittklinge geliefert. Die Anschnittklinge kann Rohre aus einem beliebigen Kunststoff (PE, PVC, ABS usw.) bis zu einer Tiefe von 1,5 Zoll schneiden.
Wenn Sie sich das Schneidrad 680PVC besorgen und einsetzen, lassen sich Standardrohre und dickwandige Rohre aus PVC/CPVC durchtrennen.
Weitere Informationen
Reed Quick Release™ Rohrschneider sind der Branchenstandard, der immer wieder von Kunststoffrohrherstellern empfohlen und von konkurrierenden Herstellern nachgebaut wird. Quick Release™ Rohrschneider für Kunststoff sind die meisten praktischen Schneider für Arbeiten an Rohren mit kleinem, mittlerem und großem Durchmesser. Sie verfügen jetzt auch über Schiebeschienen mit Magnesium, so dass für eine erhöhte Festigkeit gesorgt wird. Ihre Schnitte sind sauber – bei äußerst geringer Gratbildung. Praxistests zeigen, dass Quick Release™ Rohrschneider mit Reed OP2 oder 30-40P Schneidrädern hervorragend für die Anwendung bei ABS-Rohren geeignet sind.
![Video Training](/assets/Images/ExclusiveImages/German/Video-Training-German-2019-161X64__ScaleMaxWidthWzExNV0.png)
![Why Reed](/assets/Images/ReedImages/WHY-REED-German-2019-232x36__ScaleMaxHeightWzMzXQ.png)
Quick Release™ Rohrschneider wurden im Hause Reed entwickelt. Sie decken Kapazitäten von bis zu 10'' (254 mm) ab. Der erstmals von Reed eingesetzte Kugel-Sperrscheiben-Stift erleichtert den Austausch von Schneidrädern erheblich. Reed bietet die besten Schneidräder, die speziell für sämtliche Kunststoffanwendungen konstruiert wurden, insbesondere für ABS-Rohre.
Zubehör und wichtige Ersatzteile
![TC16QR](/assets/Images/Products/Cutters-and-Cutter-Wheels/Quick-Release-Tubing-Cutters-Common-Parts/93628-TC16QR-RGB__PadWzI0MCwyNDAsIkZGRkZGRiIsMF0.jpg)
Wichtige Ersatzteile
Videos
Die gesamte Kollektion der Reed Schulungsvideos finden Sie im Menü „Ressourcen“.
