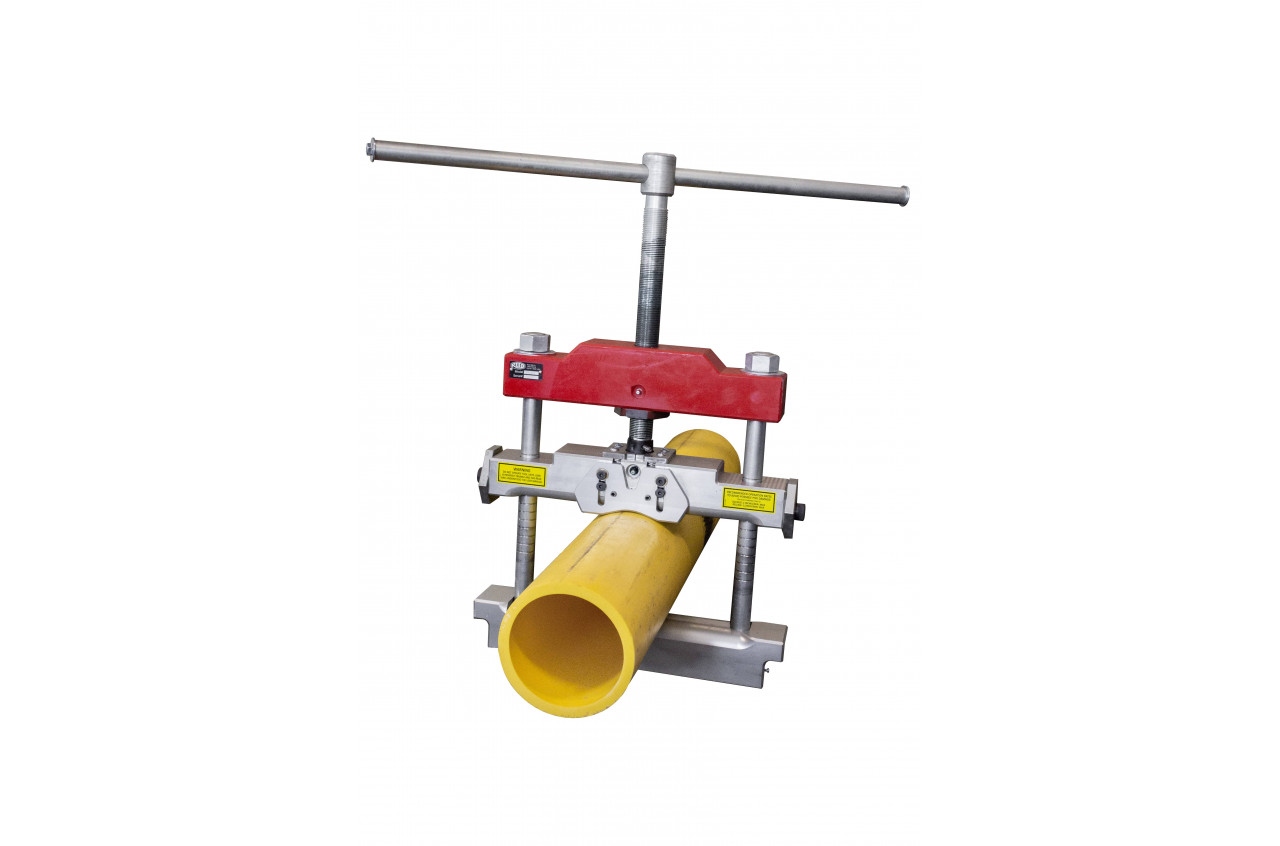

Double Squeeze™-Abquetschwerkzeuge für PE-Rohre - Manuell
Produktbeschreibung
- Optimierte Doppelbalkenauslegung sorgt für präzise Durchflussregelung.
- Die in den unteren Balken eingefräste Griffmulde erleichtert das Heben.
- Sicherheitsanschlag verhindert Beschädigung durch Überdrehen.
- Einfache Nutzung an bestehender Leitung durch bewegliche Schiene.
- Aluminiumteile an PES2 und größeren Werkzeugen haben ein verringertes Gewicht und lassen sich daher einfacher handhaben.
- Dank des verbesserten Schneckenantriebs für PES4DB und größere Modelle wurde der Kraftaufwand des Bedieners weiter reduziert.
Spezifikation
Katalog-Zahl | Artikel-Code | Kapaz. | Anschlagstücke Rohr/SDR | Höhe | Gewicht | |||
---|---|---|---|---|---|---|---|---|
Zoll-Nennwt. | tats. AD | Zoll | mm | Pfund | kg | |||
PES2IPSDB | 04332 | 1/2 - 2 | 0.84" - 2.38" | 98079 | 12 | 305 | 11.2 | 5.1 |
PES2CTSDB | 04333 | 1/2 - 2 | 0.63" - 2.13" | 98078 | 12 | 305 | 11.2 | 5.1 |
PES2DBM | 04334 | - | 20 - 63 mm | 98124 | 12 | 305 | 11.2 | 5.1 |
PES4DB | 04336 | 2 - 4 | 2.38" - 4.50" | 98094 | 20 | 508 | 35.5 | 16.1 |
PES4DBM | 04337 | - | 75 - 100 mm | 98121 | 20 | 508 | 35.5 | 16.1 |
Weitere Informationen
Abquetschwerkzeuge in Doppelbalken-Ausführung bieten zwei Quetschstellen und erhöhen so die Gewissheit einer anwendungsgerechten Quetschung bei optimaler Durchflusskontrolle. REED hat die am besten entworfenen Werkzeuge für das Abdrücken von PE-Rohren mit Durchmessern von 12,7 mm bis 203,2 mm (0,5 bis 8 Zoll). Aus den Anregungen von Anwendern sind Ausstattungsmerkmale wie Handmulden für das Anheben, weniger Gewicht und ein kontrolliertes Quetschen ohne viel Kraftaufwand entstanden. Die Teleskopstangengriffe an diesen handbetätigten Abquetschwerkzeugen erleichtern die Arbeit in beengten Räumen und erhöhen das Anzugsdrehmoment. Vorschubspindelgewinde mit kleiner Steigung ermöglichen einen durchgängigen und gleichmäßigen Quetschvorgang. Schmiernippel an Reibpunkten sorgen für unterbrechungsfreien Betrieb und längere Werkzeugstandzeiten. Die Aluminiumbalken sind zum Schutz vor Umwelteinflüssen eloxiert oder lackiert. Bei allen PE-Abquetschwerkzeugen wird das Überschreiten der vorgegebenen Quetschparameter durch Anschlagstücke verhindert. Paarweise Anschlagstücke mit mehreren Größen und SDRs sorgen für einen unkomplizierten und bedienerfreundlichen Schutz vor zu hohen Abquetschdrücken für Standardrohre.
Die Abquetschwerkzeuge von REED für US-Rohrnennweiten (NPS) erfüllen folgende Normen: ASTM F1734, ASTM F1041, ASTM F1563. Für metrische Rohrnennweiten entsprechen sie ISO 4437.
HINWEIS: Für den Einsatz von PE-Abquetschwerkzeugen empfiehlt REED unbedingt die Verwendung des Ableiters für elektrostatische Ladungen PEGR7 (#04621). Verhindern Sie die elektrostatische Aufladung durch Erdungsvorrichtungen. Durch das Ableiten der Ladung wird die Gefahr einer Funkenbildung auf ein Minimum reduziert.
![Metric Sizes](/assets/Images/ExclusiveImages/German/Metric-Sizes-German-2019-161x64__ScaleMaxWidthWzExNV0.png)
![Why Reed](/assets/Images/ReedImages/WHY-REED-German-2019-232x36__ScaleMaxHeightWzMzXQ.png)
Neue Auslegung sorgt nicht nur durch weniger Gewicht und langlebiger Konstruktion für mehr Ergonomie, sondern auch durch spezielle Griffflächen für das Heben. Ein Plus an Bedienerfreundlichkeit durch die Angabe der Quetsch- und Rückführraten nach ASTM auf dem Werkzeug selbst – kein langwieriges Suchen nach dem Handbuch mehr.
Zubehör und wichtige Ersatzteile
![Image Coming Soon!](/assets/Images/Products/ToolImagePlaceHolder__PadWzI0MCwyNDAsIkZGRkZGRiIsMF0.jpg)
Zubehör
![98319SOSTOP](/assets/Images/Products/Plastic-Pipe-Tools/PE-Squeeze-Off-Tool-Metric-Stops/98319SOSTOP-metric-stops__PadWzI0MCwyNDAsIkZGRkZGRiIsMF0.jpg)
Abquetschgeräte für PE-Rohre – Anschläge mit metrischen Maßeinheiten
![CTS STOP (left), IPS STOP (right)](/assets/Images/Products/Plastic-Pipe-Tools/PE-Squeeze-Off-Tool-Stops-CTS-IPS/CTS,_IPS_Stops__PadWzI0MCwyNDAsIkZGRkZGRiIsMF0.jpg)
Abquetschgeräte für PE-Rohre – CTS- und IPS-Anschläge
![PEGR7](/assets/Images/Products/Plastic-Pipe-Tools/Static-Grounding-Devices/04621-PEGR7__PadWzI0MCwyNDAsIkZGRkZGRiIsMF0.jpg)
Vorrichtungen zum Erden elektrostatischer Ladungen
