Bear Hug™ Werkzeugsystem zum Abdrücken von PE-Rohren – für schwierige Anwendungen
Produktbeschreibung
- Für Rohrdurchmesser bis 8” (203 mm) und schwierige Anwendungen ausgelegtes Spezialwerkzeug zum Abdrücken von PE-Rohren.
- Kann eine Kraft von 371.000 N auf das Rohr wirken lassen und lässt daher für Abdrückanwendungen keine Wünsche offen.
- Der modulare Systemaufbau ermöglicht es Ihnen selbst zu entscheiden, ob Sie eine handbetriebene oder eine druckluftbetriebene Hydraulikpumpe verwenden.
- Für das Arbeiten mit dem Basiswerkzeug UNBEDINGT ERFORDERLICH ist eine entweder handbetriebene oder druckluftbetriebene Hydraulikpumpe.
- Die durchdachte Konstruktionsweise mit Doppelstange gibt Ihnen die vollständige Kontrolle über den Durchfluss.
- Mühelos ablesbare, farblich klar gekennzeichnete Anschläge verhindern eine Beschädigung des Rohres bei zu starkem Abdrücken.
- Mühelose Verwendung an bereits installierten Rohrleitungen, da die untere Klemmstange mit einer Schwenkvorrichtung zum Einklemmen und Lösen des Rohres versehen ist.
- Tabellen zu den Rohrgrößen/SDR finden Sie, wenn Sie zu PES8BT oder PES8BTM wechseln.
Spezifikation
Katalog-Zahl | Artikel-Code | Kapaz. | Beschrbg. | Anschlagstücke Rohr/SDR | Gewicht | ||
---|---|---|---|---|---|---|---|
Zoll-Nennwt. | tats. AD | Pfund | kg | ||||
PES8BT | 04328 | 3 - 8 | - | Basiswerkzeug für Bear Hug™ Werkzeugsystem zum Abdrücken von PE-Rohren – Pumpe WIRD BENÖTIGT | 98390 & 98391 jeweils ein Paar | 175.0 | 79.5 |
PESMPA | 04329 | Zweistufige Handpumpe zur Verwendung zusammen mit REED PES8BT und PES8BTM | - | 35.0 | 15.9 | ||

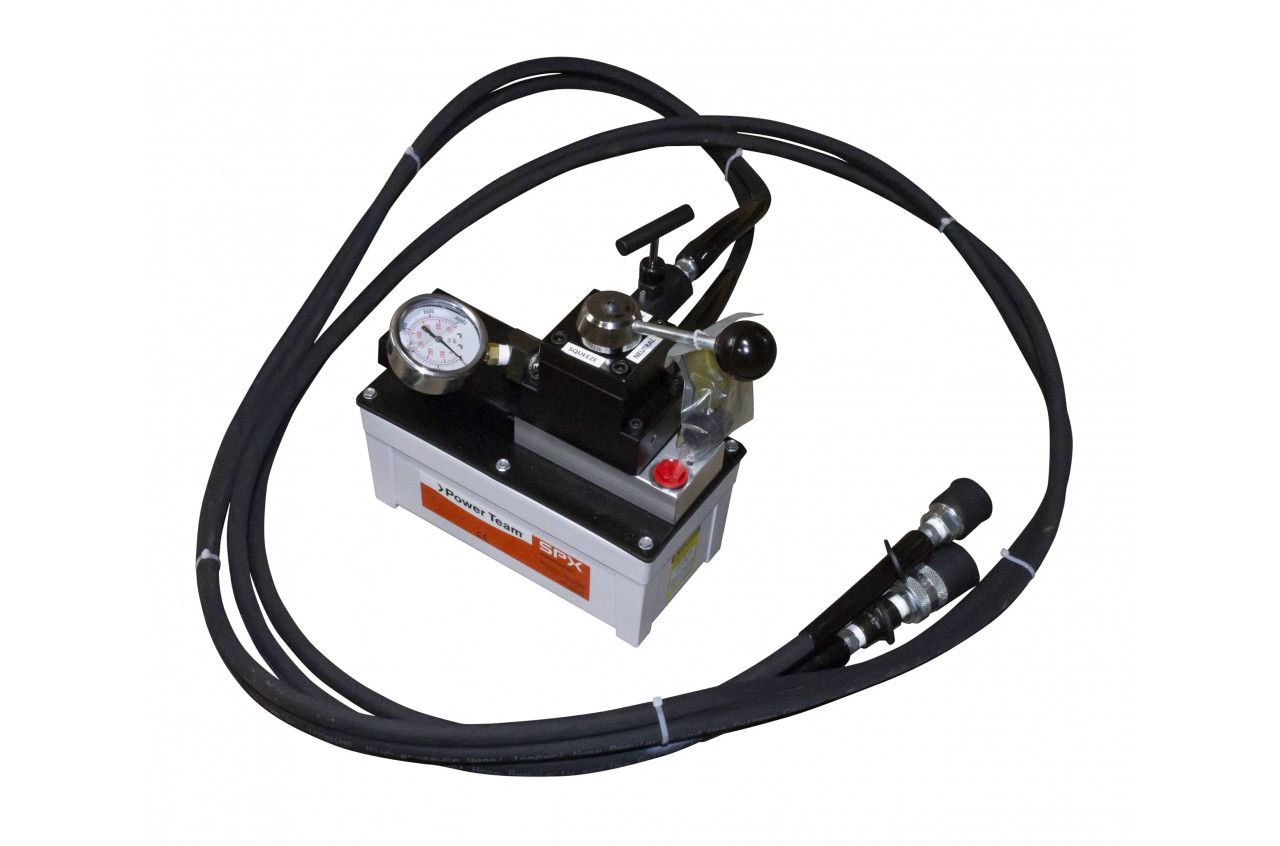

PESAPA | 04330 | - | Druckluft-Hydraulik-Pumpe zur Verwendung zusammen mit REED PES8BT und PES8BTM | 30.0 | 13.6 | ||
PES8BTM | 04715 | - | 90- 225 | Basiswerkzeug für Metric Bear Hug™, das Werkzeugsystem zum Abdrücken von PE-Rohren metrischer Maße | 98392 & 98393 jeweils ein Paar | 175.0 | 79.5 |
Weitere Informationen
Bei Bear Hug™ von REED handelt es sich um ein modulares Werkzeugsystem zum Abdrücken von PE-Rohren, das mit Hydraulikzylindern arbeitet und so eine Klemmkraft von 37.864 kg erreicht – ein branchenweit bislang unerreichter Wert. Der Nenndruckwert für die Pumpen und das Basisgerät beträgt 10.000 psi (ca. 689 bar). Je nach Art der auszuführenden Arbeiten können Sie entweder eine Druckluft-Hydraulik-Pumpe des Modells PESAPA (Nr. 04330) oder eine manuell betriebene Handpumpe des Modells PESMPA (Nr. 04329) zusammen mit dem Basisgerät PES8BT verwenden. Da dieses Werkzeug vergleichsweise groß ist, empfiehlt REED, stets zu zweit damit zu arbeiten. Bear Hug von REED ermöglicht dank der Doppelstangenkonfiguration extrem kraftvolles Abdrücken. Das Abdrücken mit zwei Andrückstellen bietet nicht nur erhöhte Zuverlässigkeit beim Stoppen des Durchflusses, sondern auch erhöhte Sicherheit, da das Risiko einer Beschädigung des Rohres verringert ist. Die untere Stange besitzt eine Verriegelung und ist ausschwenkbar. Das Rohr lässt sich daher leicht einspannen. Gerade für den gewerblichen Einsatz eignet sich das Modell PES8BT mit 79,4 kg Gewicht dank seiner Kompaktheit und Leichtigkeit. Der überdurchschnittlich große U-Bolzen ermöglicht das Heben an die gewünschte Einsatzposition. Das doppeltwirkende System ist so konstruiert, dass Abdrücken und Loslassen des Rohres unter Einsatz einer Hydraulikpumpe erfolgen. Das Einziehen erfolgt nicht mehr mit Hilfe im Inneren angebrachter Federn, da solche Federvorrichtungen langfristig anfälliger für Verschleiß sind.
Da die Anschläge farblich gekennzeichnet sind, lässt sich die eingestellte Anschlaggröße leichter ablesen. So kann der Nutzer schnell prüfen, ob die Anschläge korrekt eingestellt sind, und Fehler beim Einstellen lassen sich vermeiden. Die Pfeile zeigen die mittige Rohrposition an und erleichtern so das korrekte Ausrichten. Im Lieferumfang des Basisgeräts PES8BT sind Anschläge für PE-Rohre im Durchmesserbereich 3–8“ (76–203 mm) enthalten. Dies entspricht den in Nordamerika gängigen Rohrdurchmessern. Darüber hinaus ist die Größe SDR 9 beim Modell PES8BT für REED neu hinzugekommen. Im Lieferumfang des Modells PES8BTM enthalten sind zwei Sätze Rohranschläge für Rohre mit metrischen Maßen. An allen Abdrückwerkzeugen für PE-Rohre können Festanschläge angebracht werden. So lässt sich verhindern, dass Rohre durch zu starkes Einklemmen beschädigt werden. Mehrere Einstellmöglichkeiten für Größe/SDR an einem Festanschlagpaar bieten für Rohre der gängigen Zoll-Größen schnell und mühelos Schutz vor Quetschungen.
Bei Bedarf können Sie die Tragegriffe abmontieren, um die Gerätebreite zu verringern. Dank entsprechender Befestigungsmöglichkeiten verbleiben die Schlittenfeststeller am Gerät und können nicht verloren gehen. Da die zugehörigen Schläuche 3,60 m lang sind, kann die Pumpe ebenerdig aufgestellt bleiben, während mit dem Abdrückwerkzeug unten im Graben gearbeitet wird. Zu Sicherheitszwecken sind Befestigungspunkte für Staberder vorgesehen. Sie können sich für einen der beiden entscheiden.
HINWEIS:
Die Abdrückwerkzeuge von REED für Rohre US-amerikanischer Nenngrößen sind ausnahmslos an den folgenden Normen ausgerichtet:ASTM F1041, ASTM F1563. Für alle Rohrgrößen mit metrischen Einheiten ist die Norm ISO 4437 maßgebend.
REED empfiehlt unbedingt die Verwendung von PEGR7, der Erdungsvorrichtung für elektrostatische Ladungen (Nr. 04621), beim Arbeiten mit Abdrückwerkzeugen für PE-Rohre. Schützen Sie sich mit einer Erdungsvorrichtung vor elektrostatischer Entladung. Eine solche Vorrichtung kann elektrostatische Ladungen ableiten und die Gefahr eines Brandes minimieren.
WARNUNG:
Niedrige Umgebungstemperaturen können dazu führen, dass das Rohr während des Abdrückvorgangs beschädigt wird. Die Arbeitsgeschwindigkeit beim Abdrücken und Loslassen von Rohren muss bei Temperaturen unter 50° F (ca. 10 ° C) verlangsamt werden.
Niedrige Temperaturen (unter 50 °F/ca. 10 °C) können den Abdrückvorgang negativ beeinflussen und dazu führen, dass die Durchflussregelung nicht die gewünschten Ergebnisse liefert. Lassen Sie dem Rohr ausreichend Zeit, um sich während des Abdrückvorgangs zu erholen (ca. 5–15 Min.), und führen Sie bei Bedarf den Abdrückvorgang erneut durch.
