Maschinen Zum Bohren Und Gewindeschneiden An Unter Druck Stehenden Rohren („Hot Tapping“)
![DM3MECH](/assets/Images/Products/General-Pipe-Working-Tools/Mechanical-Hot-Tapping-Machines/08350-DM3MECH-RGB__PadWzE1MCwxMDAsIkZGRkZGRiIsMF0.jpg)
Produktbeschreibung
- Zum Bohren und Gewindeschneiden an Stahlrohren, verzinkten Rohren, Kupfer-, Messing- oder Aluminiumrohren zum Installieren von
- Rohrverzweigungen an Ventilpositionen (Größenbereich 3/4–4“ (ca. 19–102 mm)).
- Drucksollwert von 300 psi (ca. 21 bar) bei normaler Raumtemperatur oder 15 psi (ca. 1,1 bar) in Dampfkreisläufen
- Sorgt dafür, dass bei Rohrnetzen die Arbeitsschritte Außerbetriebsetzen, Entleeren, Schneiden, Wiedereinsetzen und Wiederbefüllen entfallen.
- Dank der wasserdichten Versiegelung ist Bohren auch unter Druck möglich.
- Gewerbliche Anwendungen und Industrieanwendungen
Spezifikation
Katalog-Zahl | Artikel-Code | Beschrbg. | Ventilgr. | Gewicht | |
---|---|---|---|---|---|
Pfund | kg | ||||

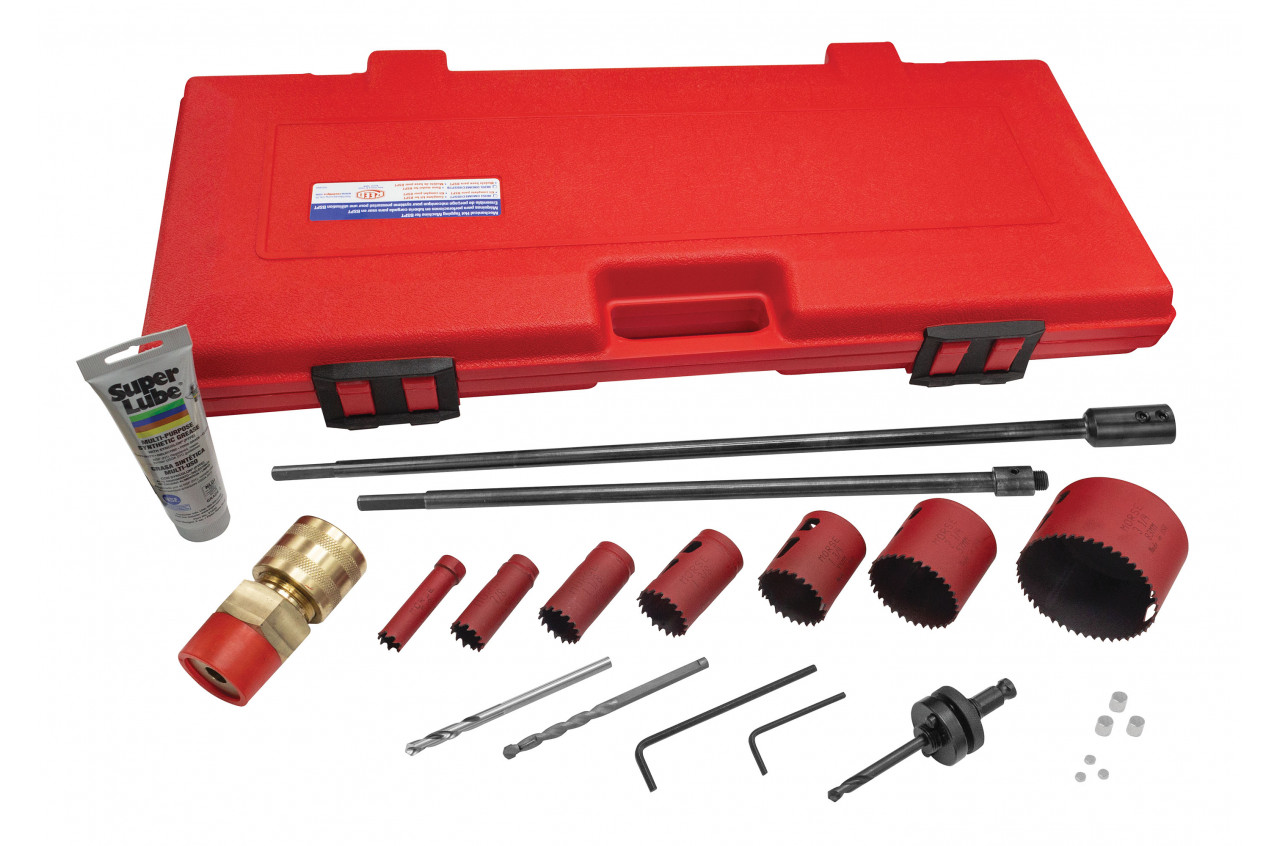

DM3MECH | 08350 | Kit zum Schneiden von NPT-Gewinden mit Lochsägen und Dorn im Aufbewahrungskoffer | 3/4" - 4" | 12.0 | 5.5 |
DM3MECHB | 08351 | Basismodell für NPT-Gewinde im Aufbewahrungskoffer, ohne Lochsägen und Dorn | 3/4" - 4" | 10.0 | 4.5 |
DM3MECHBSPT[1] | 08354 | Kit zum Schneiden von BSPT-Gewinden mit Lochsägen und Dorn im Aufbewahrungskoffer | 3/4" - 4" | 12.0 | 5.5 |
DM3MECHBSPTB[1] | 08355 | Basismodell zum Schneiden von BSPT-Gewinden mit Aufbewahrungskoffer, ohne Lochsägen | 3/4" - 4" | 10.0 | 4.5 |
NEU!
Weitere Informationen
Mit allen DM3MECH-Modellen von REED lassen sich Rohrverzweigungen über Ventile des Größenbereichs 3/4–4” (19–102 mm) an einer Hauptleitung geeigneter Größe und üblicherweise für Rohrleitungen verwendeter Materialien herstellen. Mit einer entsprechend geeigneten Lochsäge können Sie eine solche Maschine an Warm- und Kaltwasserrohrleitungen ansetzen, die unter einem Druck von bis zu 300 psi (ca. 21 bar) stehen, und an Dampfrohrleitungen ansetzen, die unter einem Druck von bis zu 15 psi (ca. 1,1 bar) stehen. Dabei ist es nicht erforderlich, zuvor das jeweilige Rohrnetz außer Betrieb zu setzen. Diese im Englischen „Hot Tapping“ genannte Technik ermöglicht es, Rohre anzubohren und mit einem Gewinde zu versehen. Die Maschine eignet sich für das Arbeiten an Rohren aus Weichstahl, verzinktem Stahl, Edelstahl, Kupfer, Messing und Aluminium. Maschinen zum Bohren und Gewindeschneiden an unter Druck stehenden Rohren („Hot Tapping“) durchbohren die Rohrwand an Fittings, die in den Hausanschlusssattel oder ein Anschlussstück des Modells „Thredolet“ eingeführt werden. Die Maschine sorgt dafür, dass Mit allen DM3MECH-Modellen von REED lassen sich Rohrverzweigungen über Ventile des Größenbereichs 3/4–4” (19–102 mm) an einer Hauptleitung geeigneter Größe und üblicherweise für Rohrleitungen verwendeter Materialien herstellen. Mit einer entsprechend geeigneten Lochsäge können Sie eine solche Maschine an Warm- und Kaltwasserrohrleitungen ansetzen, die unter einem Druck von bis zu 300 psi (ca. 21 bar) stehen, und an Dampfrohrleitungen ansetzen, die unter einem Druck von bis zu 15 psi (ca. 1,1 bar) stehen. Dabei ist es nicht erforderlich, zuvor das jeweilige Rohrnetz außer Betrieb zu setzen. Diese im Englischen „Hot Tapping“ genannte Technik ermöglicht es, Rohre anzubohren und mit einem Gewinde zu versehen. Die Maschine eignet sich für das Arbeiten an Rohren aus Weichstahl, verzinktem Stahl, Edelstahl, Kupfer, Messing und Aluminium. Maschinen zum Bohren und Gewindeschneiden an unter Druck stehenden Rohren („Hot Tapping“) durchbohren die Rohrwand an Fittings, die in den Hausanschlusssattel oder ein Anschlussstück des Modells „Thredolet“ eingeführt sind. Die Maschine sorgt dafür, dass bei Rohrnetzen die Arbeitsschritte Außerbetriebsetzen, Entleeren, Schneiden, Wiedereinsetzen und Wiederbefüllen entfallen.

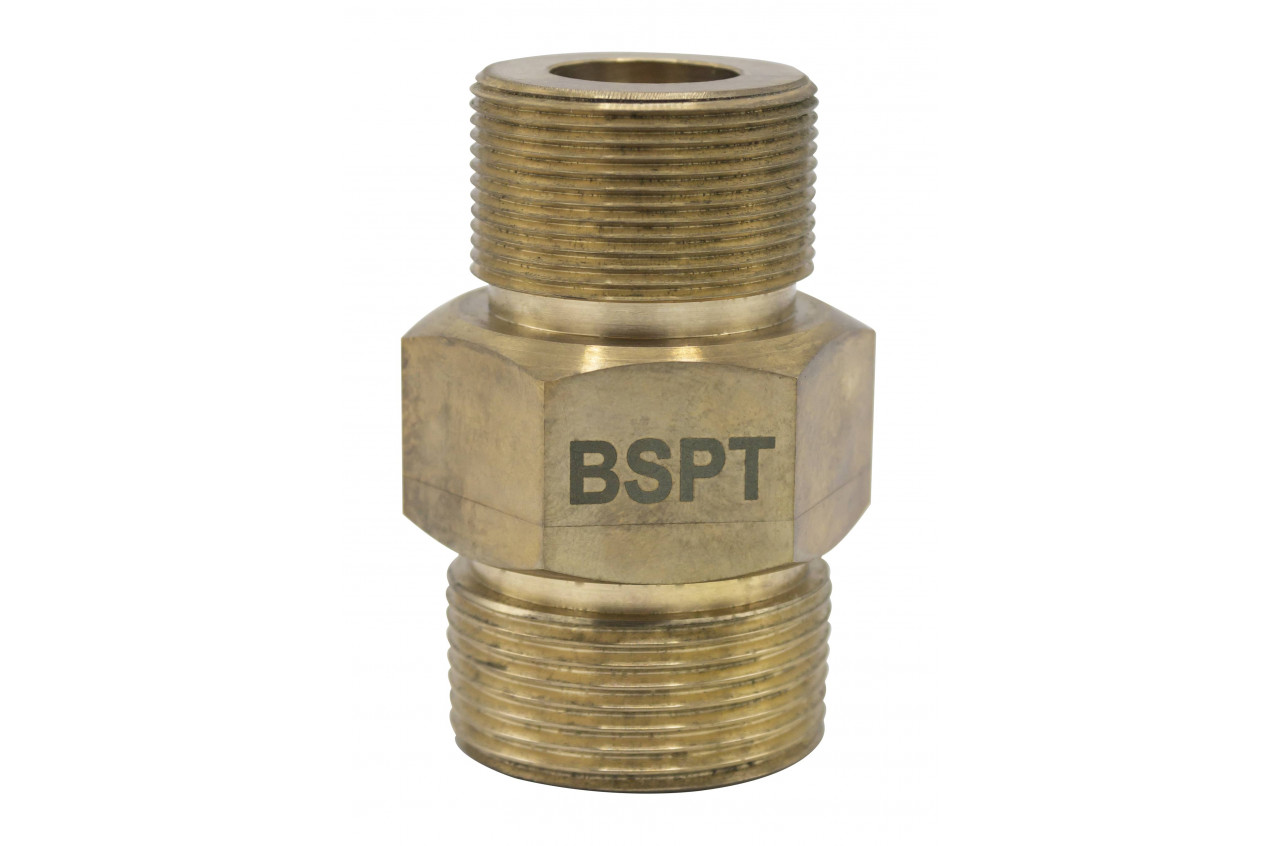

Das Modell DM3MECH besteht aus einer Hauptwerkzeugbaugruppe, die in ein NPT-Fitting der Größe 1 ¼” (ca. 32 mm; nicht im Lieferumfang enthalten) passt. Das Zubehör besteht u. a. aus Wellen des Durchmessers ½” (ca. 13 mm), Lochsägen, Dorn, Bohrer mit Festhaltevorrichtung für ausgeschnittene Rohrstücke. Das Modell DM3MECH besteht aus einer Hauptwerkzeugbaugruppe, die in ein BSPT-Fitting der Größe 1 ¼” (ca. 32 mm; nicht im Lieferumfang enthalten) passt. Das Zubehör besteht u. a. aus Wellen des Durchmessers ½” (ca. 13 mm), Lochsägen, Dorn, Bohrer mit Festhaltevorrichtung für ausgeschnittene Rohrstücke. Die Basismodelle DM3MECHB (für NPT-Gewinde) und DM3MECHBSPTB (für BSPT-Gewinde) ohne die Lochsägen und den Lochsägedorn. Der Lieferumfang aller Modelle unserer Maschine zum Bohren und Gewindeschneiden an unter Druck stehenden Rohren DM3MECH umfasst nur die Maschine selbst – Ventile, Sättel, Fittings und Rohre sind vom Nutzer der Maschine zu besorgen.
Was bedeutet „Hot Tapping“?
„Hot Tapping“ ermöglicht das sichere Anschließen von Rohrstücken an unter Druck stehende Rohrleitungskreisläufe. Rohre lassen sich dabei auch dann anbohren, wenn der Rohrleitungskreislauf gerade benutzt wird. Angesetzt wird an einer Hauptleitung, um dort am Rohr eine Rohrverzweigung zu installieren und so eine Versorgungsleitung neu anzulegen. Der Begriff „Hot Tapping“ (deutsch: „Anbohren im laufenden Betrieb“) bezieht sich auf die Tatsache, dass das unter Druck stehende Rohr angebohrt wird. Bei diesem Vorgang werden keine Gewinde in das Rohr geschnitten. Es handelt sich ausschließlich um einen Bohrvorgang.
HINWEISE:
Die beim Arbeiten mit einer Lochsäge erzeugte Drehzahl muss den Empfehlungen des Herstellers für den Elektromotor einer Bohrmaschine für Bohrer der Größe 3/8" (9,5 mm) oder 1/2” (13 mm) entsprechen.
Nicht empfohlen für Rohrnetze, durch die Ammoniak, Gas oder eine andere ätzende Substanz geleitet wird.
Das Werkzeugmodell DM3MECH wird nicht für das Arbeiten an Kunststoffrohren empfohlen.
NEED HELP DECIDING WHICH TAP/DRILL MACHINE YOU NEED?
![Video Training](/assets/Images/ExclusiveImages/German/Video-Training-German-2019-161X64__ScaleMaxWidthWzExNV0.png)
![Why Reed](/assets/Images/ReedImages/WHY-REED-German-2019-232x36__ScaleMaxHeightWzMzXQ.png)
Zubehör und wichtige Ersatzteile
![BMHS14](/assets/Images/Products/General-Pipe-Working-Tools/Hole-Saws-for-DM3MECH-and-Hole-Master/BMHS14-43501__PadWzI0MCwyNDAsIkZGRkZGRiIsMF0.jpg)
Lochsägen für DM3MECH
![CRPD25](/assets/Images/Products/General-Pipe-Working-Tools/Mechanical-Hot-Tapping-Machines-Drill-Bits/99129-CRPD25-RGB__PadWzI0MCwyNDAsIkZGRkZGRiIsMF0.jpg)
Maschinen zum Bohren und Gewindeschneiden an unter Druck stehenden Rohren („Hot Tapping“) – Bohreinsätze (Bits)
