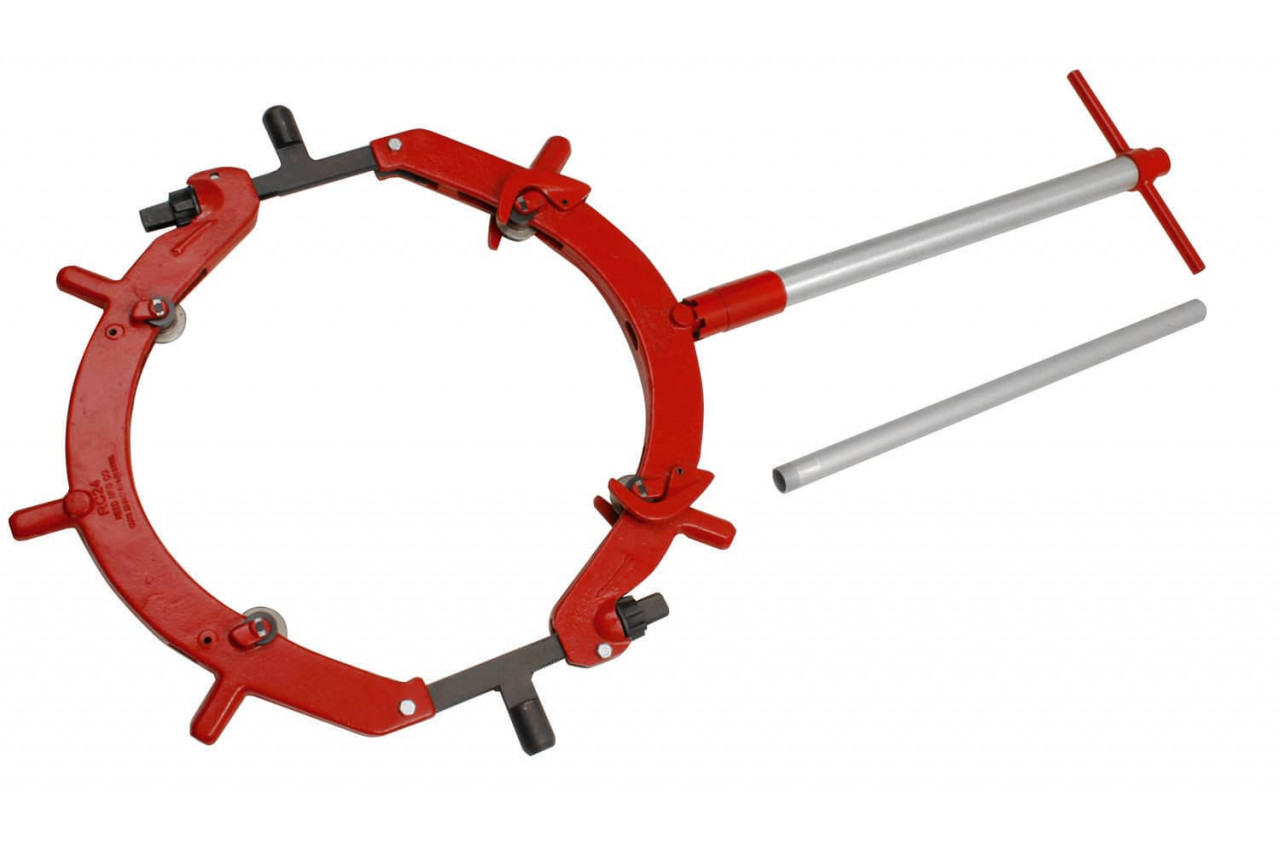

Rotations-Rohrschneider

RC24
Rotations-Rohrschneider

Produktbeschreibung

  • Gerade Schnittkante nach Beendigung des Schnitts.
  • Hervorragend geeignet für kalte Schnitte.
  • Konstruktion wurde auf das Schneiden von Rohren großer Durchmesser hin optimiert.

Spezifikation

Katalog-ZahlArtikel-CodeRohrkapaz.ErsatzschneidräderAnwendung[1]LängeGewicht
Nennwt. Stahl in ZollZoll-Nennw. (Gusseisen & Kugelgraphit)Tats. AD in mmZollmmPfundkg
RC20S0324020 - 22-476 - 572RCS8-36Sch. 80 Stainless/Sch. 40 Steel 20"10626808940.5
RC20I03242-18 - 20476 - 572RCI8-30Gusseisen, duktiles Gusseisen10626808940.5
RC24S0325024 - 26-584 - 660RCS8-36Sch. 80 Stainless/Sch. 30 Steel 24"
Sch. 80 Stainless/ Sch. 30 Steel 26"
111280710748.6
RC24I03252-22 - 24584 - 660RCI8-30Gusseisen, duktiles Gusseisen111280710748.6
RC30S[2]0326028 - 34-698 - 864RCS8-36Sch. 40 Stainless/Sch. 30 Steel 28"
Sch. 80 Stainless/ Sch. 30 Steel 30"
Sch. 80 Stainless/ Sch. 30 Steel 32"
Sch. 40 Stainless/Sch. 30 Steel 34"
962438283128.6
RC30I[2]03262-30698 - 864RCI8-30Gusseisen, duktiles Gusseisen962438283128.6
RC36I[2][3][4]03263-30813 - 915RCI8-30Gusseisen, duktiles Gusseisen962438295134.1
RC36S[2][5]0326432 - 36-813 - 915RCS8-36Sch. 80 Stainless/ Sch. 30 Steel 32"
Sch. 40 Stainless/Sch. 30 Steel 34"
Sch. 80 Stainless/ Sch. 30 Steel 36"
962438295134.1
RC42S0326540 - 42-1016 - 1067RCS8-36Sch. 80 Stainless/Extra Heavy Steel 42"1082743325147.7
RC20X0327020 - 22-476 - 572RCXSch. 80 Stainless/ Sch. 40 steel 20"10626808940.5
RC24X0327124 - 26-584 - 660RCXSch. 80 Stainless/ Sch. 40 Steel 24"
Sch. 80 Stainless/ Sch. 20 Steel/ Extra Heavy Steel 26"
111280710748.6
RC30X0327228 - 34-698 - 864RCXSch. 40 Stainless/ Sch. 30 Steel 28"
Sch. 80 Stainless/ Sch. 30 Steel 30"
Sch. 80 Stainless/ Sch. 40 Steel 32"
Sch. 40 Stainless/ Sch. 40 Steel 34"
962438283128.6
RC36X0327332 - 36-813 - 915RCXSch. 80 Stainless/ Sch. 40 Steel 32"
Sch. 40 Stainless/ Sch. 40 Steel 34"
Sch. 80 Stainless/ Sch. 40 Steel 36"
962438295134.1
RC42X0327440 - 42-1016 - 1067RCXSch. 80 Stainless/ Extra Heavy Steel 42"1082743325147.7
[1]

Umfasst die in der Liste enthaltene Rohrklasse (Schedule) plus alle niedrigeren Klassen desselben Rohrtyps.

[2]

Konvertierungs-Kits verfügbar.

[3]

Wenn Sie die Schneidräder durch solche des Modells RCS8-36 ersetzen, sind mit dem Werkzeug RC36I auch Schnitte durch Stahlrohre des Längenbereichs 81–91 cm (32–36") möglich.

[4]

Das Schneidwerkzeug RC36I eignet sich ausschließlich für Rohre aus Gusseisen/duktilem Gusseisen mit einer Länge bis 76 cm (30"). Um Rohre aus Gusseisen/duktilem Gusseisen bis zu einer Länge von 91 cm (36") schneiden zu können, lässt sich das Werkzeug nicht weit genug ausfahren.

[5]

Durch den Wechsel der Schneidräder zu RCI8-30 kann auch 30" Gusseisen geschnitten werden.



Hinweis:
S= enthält Schneidräder für Stahl/Edelstahl
I= für Schmiede- und Gusseisen
X= ausgerüstet mit RCX-Schneidrädern und speziellen RC8-30XR Außenrollen Dies ermöglicht es den „X“-Modellen, dickwandige Rohre aus Stahl und rostfreiem Stahl zu trennen, da bei dem Schneidrad RCX das Schneidblatt um etwa 0,8" (2 cm) herausragt.
Räder für Schneider derselben Größe sind austauschbar. Wir empfehlen Ihnen, bei diesen Schneidern ausschließlich Schneidräder von Reed einzusetzen. Räder von Reed werden aus hohem, stoßbeständigem Werkzeugstahl an computergesteuerten CNC-Maschinen gefertigt. Anschließend werden sie sorgfältig wärmebehandelt. Dies ermöglicht nicht nur ein dünneres Profil, sondern auch eine höhere Blattstärke.

  • einfacher und schneller schneiden, besonders Edelstahl und Schmiede-/Gusseisenrohre
  • erheblich verlängerte Lebensdauer
  • mit kürzerem Schneidergriff zum Arbeiten in engen Räumen
  • hervorragendes Preis-Leistungs-Verhältnis



Weitere Informationen

Rohrschneider zum Kalttrennen von Stahlrohren mit großem Durchmesser, vor allem für Rohre aus rostfreiem Stahl, Schmiede- und Gusseisen in engen Umgebungen. Dank ihrer geringen Abmessungen benötigen die LCRC-Modelle nur wenig Freiraum: 10 cm Freiraum für bis zu 16” (40 cm) Röhrendurchmesser, nur 8” (20 cm) Freiraum für RC20 und RC24 und nur 11,8” (30 cm) Freiraum für die Großdurchmesser-Rotationsfräser RC30 und RC36. Jeder Schneider ist mit einem aufsetzbaren Griff ausgestattet, der dazu verwendet wird, den Schneider um das Rohr in einer Richtung zu drehen. Der Griff wird auch verwendet, um den Schneider jede 1/2 Umdrehung festzuziehen. Rohrschneider sind die besten manuellen Schneidwerkzeuge für Schmiedeeisen. Dank einer guten Hebelkraft durch den langen Griff knickt das Rohr gleichmäßig ab, bevor das Schneidrad zur Hälfte das Rohr durchdringt. Rohrschneider haben eine hoch belastbare Rahmenkonstruktion. Alle Größen verwenden dieselben Schneidräder: RCS8-36 für Stahl oder RCI8-30 für Schmiede- und Gusseisen. RCX-Schneidräder trennen Stahlrohre mit einer Wanddicke von bis zu 25/32” (2 cm).

Exclusive Tool Truck Freight Required Video Training

Umlaufende Rohrabschneider mit der Bezeichnung Rotary™ sind eine Erfindung von REED! Rohre sicher, einfach, schnell und wirtschaftlich schneiden. Saubere gerade Schnitte und in fast allen engen Räumen einsetzbar – im Graben, unter Wasser, in lärmfreien Bereichen, über Kopf, in Rohrbündeln, usw. Bei richtiger Pflege und mit neuen Schneidrädern halten Ihre Rotations-Rohrabschneider von Reed für Jahrzehnte.
