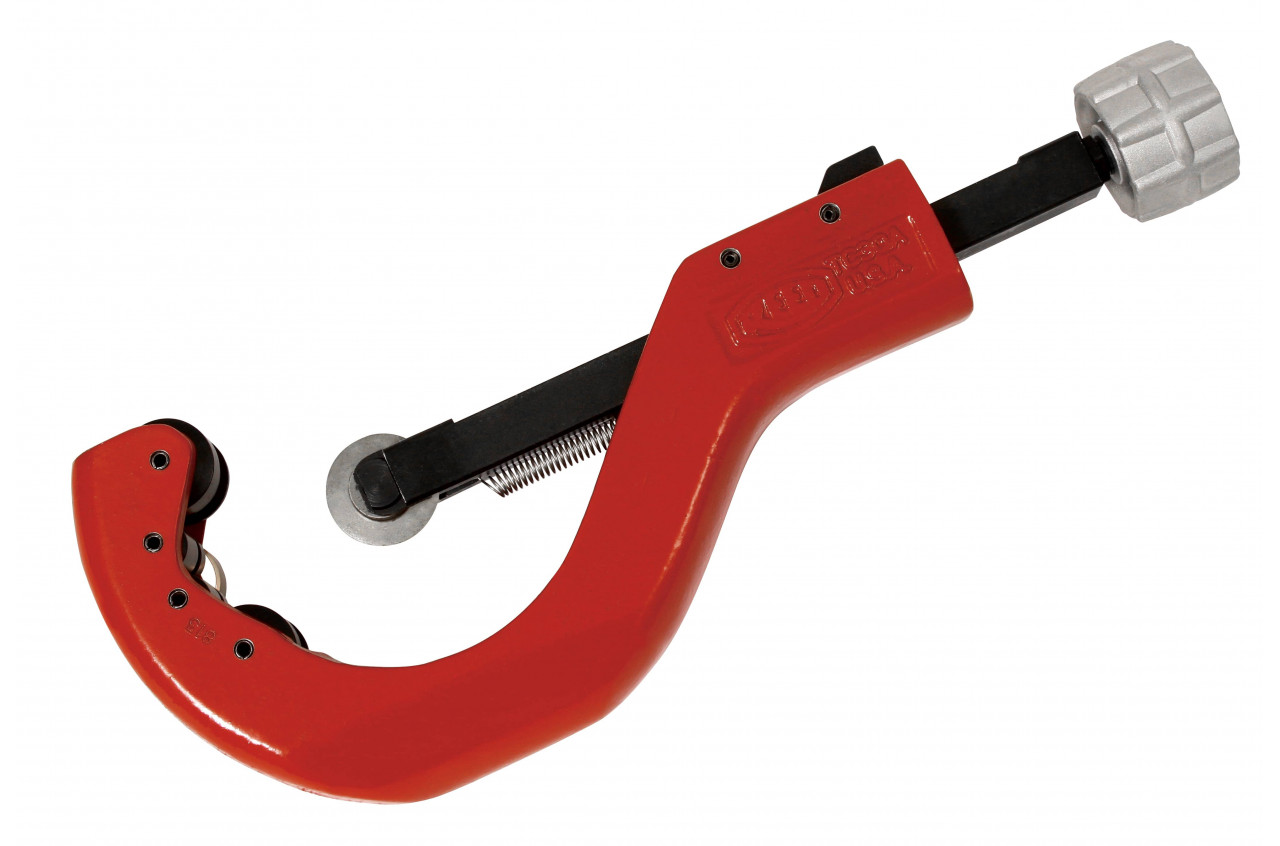

Quick Release™ Rohrschneider
Produktbeschreibung
- Das Werkzeugmodell Quick Release™ wurde im Hause Reed entwickelt. Es ist nach wie vor eine Messlatte für die gesamte Branche.
- Zum Funktionsumfang zählen eine Schnelllösevorrichtung, eine Schnellvorschubvorrichtung und das Schneiden von Hand. Hinzu kommt die Kugelarretierung für Schneidradbolzen.
- Dank dem Schnelllöseknauf an der Schiebestange lässt sich das Werkzeug schnell am zu durchtrennenden Rohr anbringen und von diesem abnehmen.
- Dank der Einfachheit des Schneidradwechsels lässt sich dieses Werkzeug für eine große Bandbreite an Rohren/Rohrleitungen verwenden.

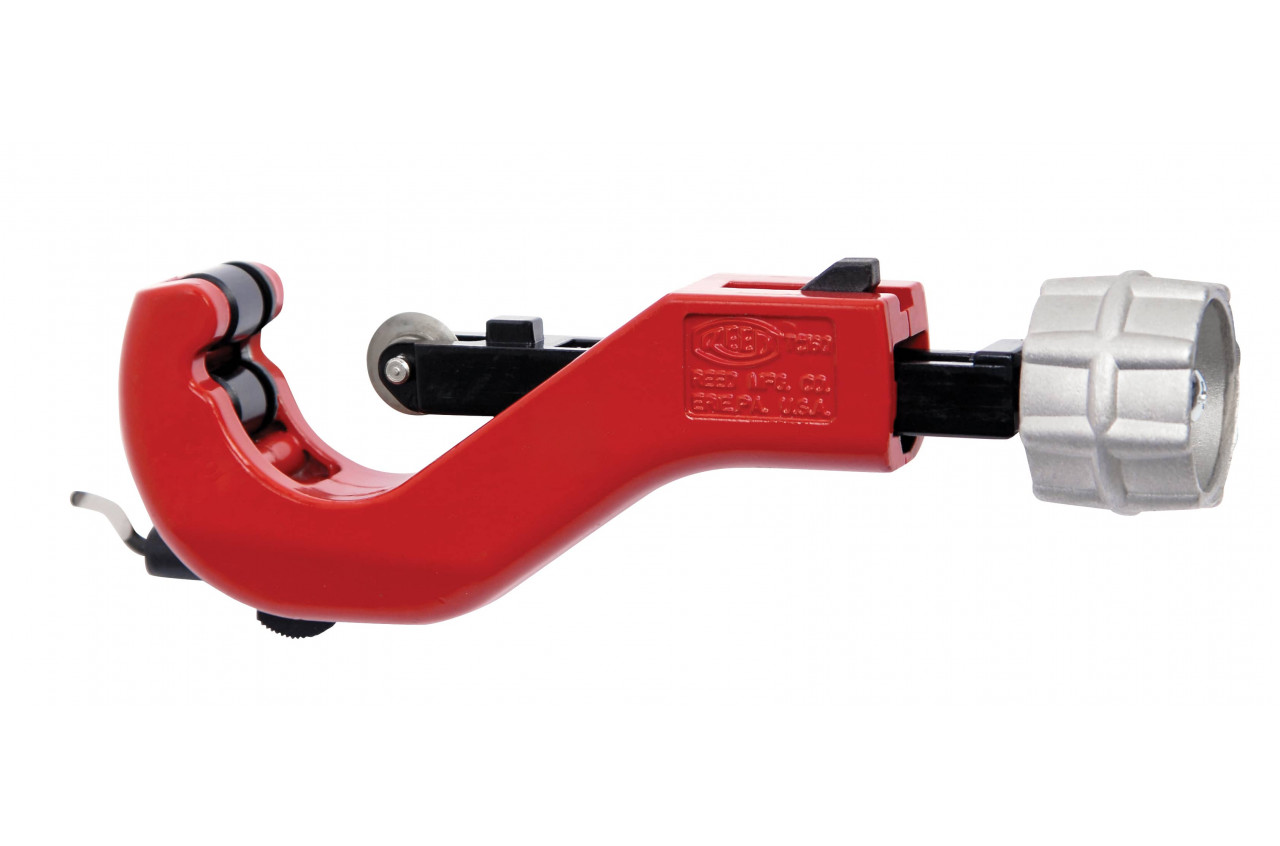

- Eingebauter Aufweiter und Ersatzschneidrad im Knauf bei TC1Q, TC1.6Q und TC2Q.
Spezifikation
Katalog-Zahl | Artikel-Code | Kapaz. AD | Ersatzschneidräder | Anwendung | Länge | Gewicht | |||
---|---|---|---|---|---|---|---|---|---|
Tats. AD in Zoll | Tats. AD in mm | Zoll | mm | Pfund | kg | ||||
TC1Q[1] | 03410 | 1/8 - 1 5/16 | 3 - 33 | O | Rohre (Alu, Messing, Kupfer, Stahl) | 6 | 152 | 0.6 | 0.3 |
TC1.6Q[1] | 03416 | 1/4 - 1 5/8 | 6 - 42 | O | Rohre (Alu, Messing, Kupfer, Stahl) | 6.5 | 165 | 0.95 | 0.4 |
TC2Q[1] | 03420 | 1/4 - 2 5/8 | 6 - 67 | O | Rohre (Alu, Messing, Kupfer, Stahl) | 8 | 203 | 1.95 | 0.9 |
TC3Q | 03430 | 3/8 - 3 1/2 | 10 - 90 | 30-40 | Rohre (Alu, Messing, Kupfer, Stahl) | 11 | 279 | 2.5 | 1.1 |
TC3Q2558 | 03439 | 3/8 - 3 1/2 | 10 - 90 | R2558 | Rohre schallged. System | 11 | 279 | 2.5 | 1.1 |
TC4Q | 03440 | 1 7/8 - 4 1/2 | 48 - 114 | 30-40 | Rohre (Alu, Messing, Kupfer, Stahl) | 12 | 305 | 2.8 | 1.3 |
TC5Q2558[2] | 03459 | 2 1/2 - 5 | 63 - 125 | R2558 | Rohre schallged. System | 13 | 330 | 3.0 | 1.4 |
TC6Q | 03460 | 4 - 6 5/8 | 102 - 168 | 30-40 | Rohre (Alu, Messing, Kupfer, Stahl) | 15 | 381 | 3.9 | 1.8 |
TC8Q | 04158 | 6 1/4 - 10 | 159 - 254 | 30-40 | Rohre (Alu, Messing, Kupfer, Stahl) | 26 | 660 | 8.0 | 3.6 |

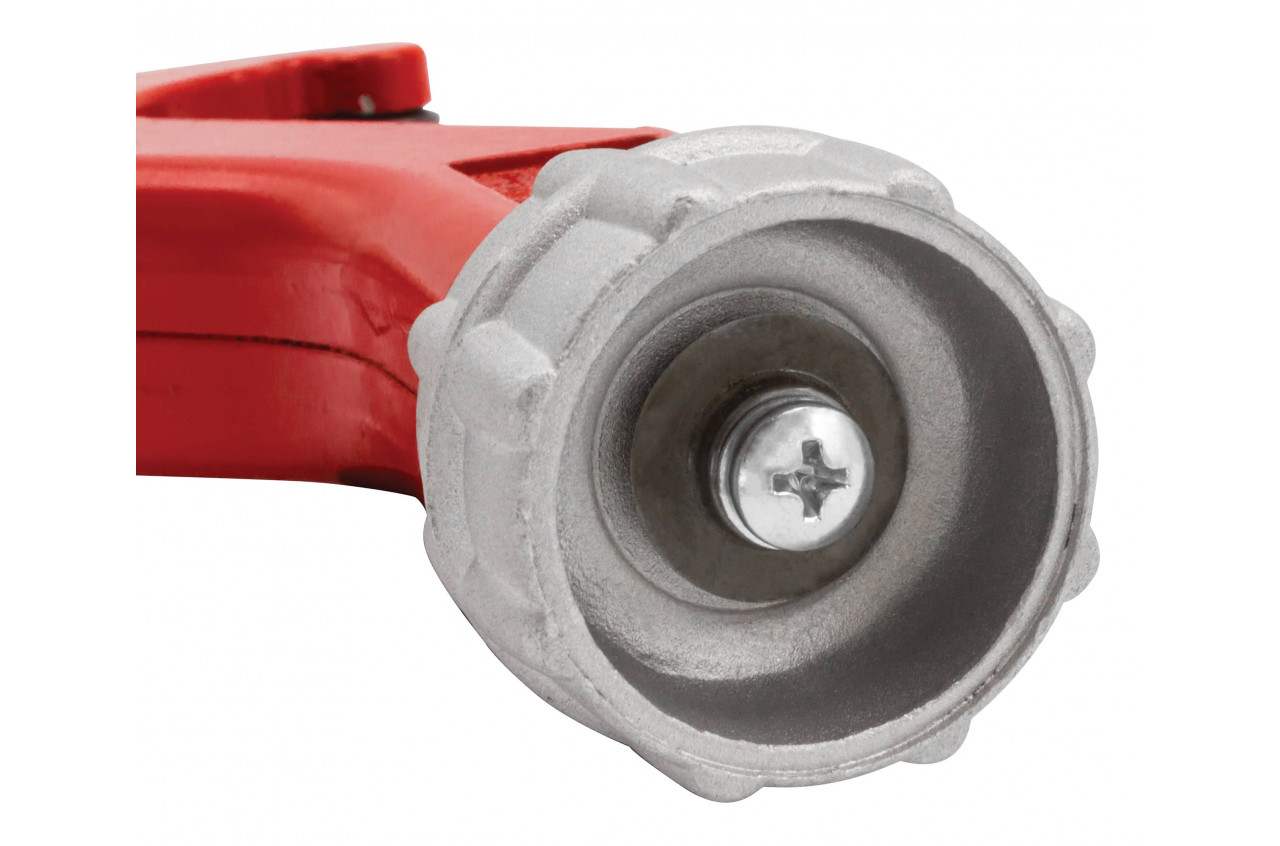

In den Knauf integriertes Ersatzschneidrad des Typs „O“
Wechsel auf Schneidrad 30–40 zum Schneiden von Aluminiumrohren mit TC5Q als Hauptgerät
Weitere Informationen
Die Rohrschneider des Modells Quick Release™ halten extrem gut die Spur. Mit ihnen wird das Schneiden von Rohren zum Kinderspiel. Schneidet Rohre aus Kupfer, Aluminium, dünnwandigem Stahl und Edelstahl. Dank weiterer Schneidradtypen lassen sich Kunststoffrohre und -rohrleitungen jeder Art schneiden, auch solche aus schallgedämpften Systemen. (Einzelheiten hierzu finden Sie in der grafischen Übersicht zu den Schneidrädern von Reed.) Die Gleitstangen TC1Q, TC1.6Q und TC2Q sind im Druckgussverfahren aus Zink-Aluminium gefertigt und daher äußerst strapazierfähig. Jede einzelne dieser drei Größen bietet zudem einen eingebauten Aufweiter und ein in den Knauf integriertes Ersatzschneidrad. Das seit vielen Jahren bewährte TC3Q und größere Modelle mit verschiebbaren Stahlstangen sind für Langzeitanwendungen mit einer für gewerblichen Einsatz typischen Belastung vorgesehen.
![Video Training](/assets/Images/ExclusiveImages/German/Video-Training-German-2019-161X64__ScaleMaxWidthWzExNV0.png)
![XTRA Value](/assets/Images/ExclusiveImages/German/Xtra-Value-293-German-2019-234x47__ScaleMaxWidthWzExNV0.png)
![Why Reed](/assets/Images/ReedImages/WHY-REED-German-2019-232x36__ScaleMaxHeightWzMzXQ.png)
Das Schneidwerkzeug Quick Release™ ist eine Entwicklung aus dem Hause Reed und nach wie vor der Branchenstandard! Reed nutzt eine Kugelarretierung oder eine Gewindeschraube für den Radbolzen. Auf diese Weise lässt sich das Austauschen der Räder vereinfachen. Dieser Schneider sucht branchenweit seinesgleichen – so gut schneidet er und so gut bleibt er in der Spur!
![Extra Value](/assets/Images/ReedImages/Xtra-Value-2019-161x64__ScaleMaxHeightWzQ2XQ.png)
Einfach das Schneidrad wechseln, und schon lassen sich Rohre beliebiger Beschaffenheit schneiden.
Zubehör und wichtige Ersatzteile
![TC16QR](/assets/Images/Products/Cutters-and-Cutter-Wheels/Quick-Release-Tubing-Cutters-Common-Parts/93628-TC16QR-RGB__PadWzI0MCwyNDAsIkZGRkZGRiIsMF0.jpg)
Wichtige Ersatzteile
Videos
Die gesamte Kollektion der Reed Schulungsvideos finden Sie im Menü „Ressourcen“.
