Klappbarer Rohrabschneider (Hinged Cutters™)
Produktbeschreibung

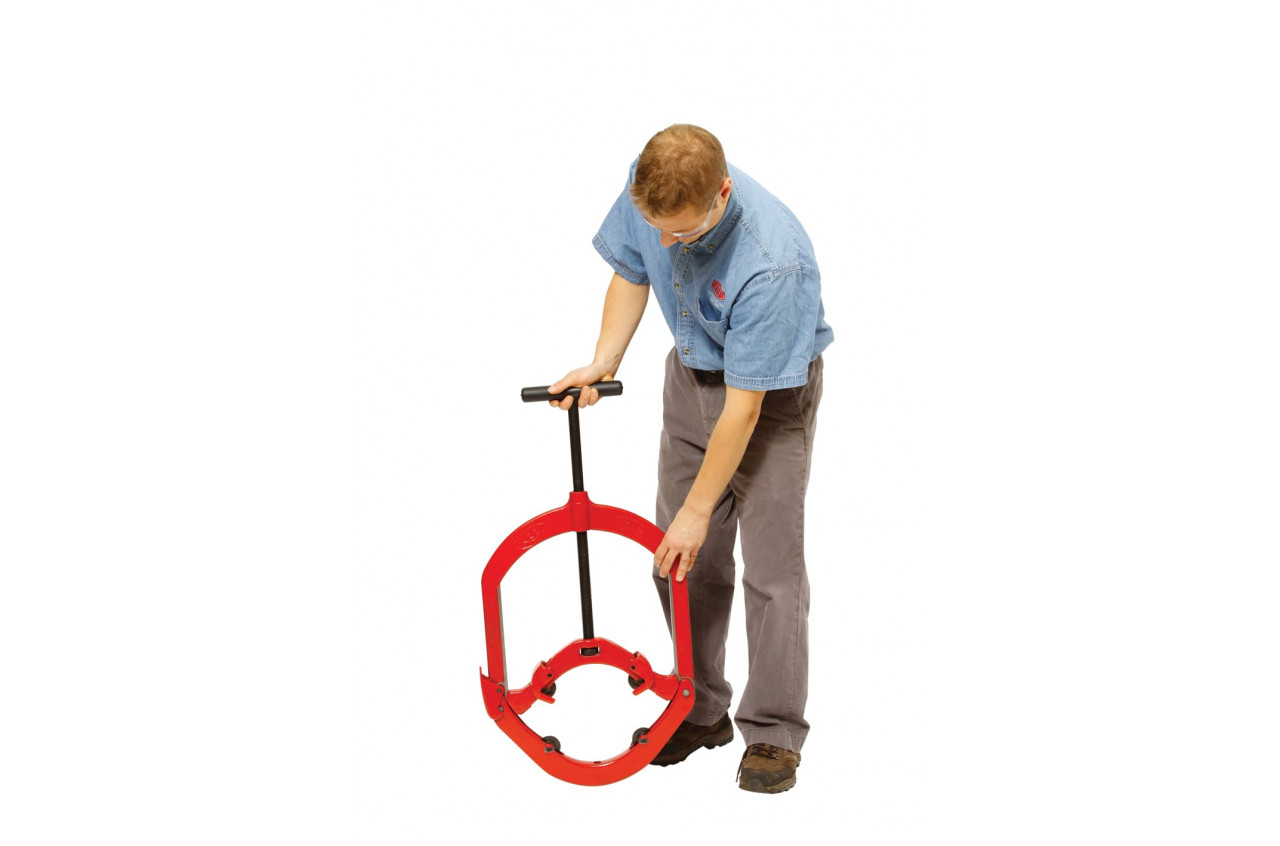

- Beim Arbeiten mit dem Gelenkrohrschneider, einer Erfindung von REED, werden nur ca. 10 cm Freiraum um das Rohr herum benötigt.
- Effektives Arbeiten mit Minimalaufwand (Schwung nur von 90° - 110°.)
- Der Gelenkschneider kann geöffnet werden, um den Schneider um das Rohr herum anzusetzen.
- Überall einsetzbar – im Graben, unter Wasser, bei Rohrverlegung in Überkopfhöhe oder an Rohrhalterungen.
Spezifikation
Katalog-Zahl | Artikel-Code | Rohrkapaz. | Ersatzschneidräder | Anwendung[1] | Länge | Gewicht | |||
---|---|---|---|---|---|---|---|---|---|
Zoll-Nennwt. | Tats. AD in mm | Zoll | mm | Pfund | kg | ||||
H21/2S[2] | 03110 | 1 - 2 1/2 | 32 - 76 | HS21/2 | Stahl/Edelstahl Kl. 40 | 17 | 419 | 7.2 | 3.3 |
H21/2I[2] | 03112 | 1 - 2 1/2 | 32 - 76 | 2RBCI | Gusseisen, duktiles Gusseisen | 17 | 419 | 7.2 | 3.3 |
H21/2X[2] | 03114 | 1 - 2 1/2 | 32 - 76 | HX21/2 | Stahl/Edelstahl Kl. 40 & 80 | 17 | 419 | 7.2 | 3.3 |
H4S | 03120 | 2 - 4 | 60 - 125 | HS4 | Stahl/Edelstahl Kl. 40 | 22 | 559 | 12.8 | 5.8 |
H4I | 03122 | 2 - 4 | 60 - 125 | HI4 | Gusseisen, duktiles Gusseisen | 22 | 559 | 12.8 | 5.8 |
H4X | 03124 | 2 - 4 | 60 - 125 | HX4 | Stahl/Edelstahl Kl. 40 & 80 | 22 | 559 | 12.8 | 5.8 |
H6S[3] | 03130 | 4 - 6 | 114 - 182 | HS6 | Kupfer Stahl und Edelstahl Klasse 80 in 4” Edelstahl Klasse 80 / Extra schwerer Stahl Klasse 4 ½“ Stahl und Edelstahl Klasse 80 in 5” Stahl und Edelstahl Klasse 40 in 6” | 28 | 711 | 19.4 | 8.8 |
H6I | 03132 | 4 - 6 | 114 - 182 | HI6 | Gusseisen/duktiles Gusseisen | 28 | 711 | 19.4 | 8.8 |
H6X | 03134 | 4 - 6 | 114 - 182 | HX6 | Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 120 Stahl 4“ (102 mm) Gütekl. Schedule 80 Edelstahl/Extraschwerer Formstahl 4 1/2“ (144 mm) Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 80 Stahl 5“ (127 mm) Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 80 Stahl 6“ (152 mm) | 28 | 711 | 19.4 | 8.8 |
H8S[3] | 03140 | 6 - 8 | 168 - 240 | HS8-12 | Kupfer Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 80 Stahl 6“ (152 mm) Gütekl. Schedule 40 Edelstahl/Standard Stahl 7“ (152 mm) Gütekl. Schedule 40 Edelstahl/Gütekl. Schedule 60 Stahl 8“ (203 mm) | 32 | 813 | 24.4 | 11.1 |
H8I | 03142 | 6 - 8 | 168 - 240 | HI6 | Gusseisen, duktiles Gusseisen | 32 | 813 | 24.4 | 11.1 |
H8X | 03144 | 6 - 8 | 168 - 240 | HX8 | Stahl/Edelstahl Kl. 40 & 80 Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 120 Stahl 6“ (152 mm) Gütekl. Schedule 80 Edelstahl/Extraschwerer Formstahl 7“ (178 mm) Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 80 Stahl 8“ (203 mm) | 32 | 813 | 24.4 | 11.1 |
H8XX | 03146 | 6 - 8 | 168 - 240 | HXX8 | Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 120 Stahl 6“ (152 mm) Gütekl. Schedule 80 Edelstahl/Extraschwerer Formstahl 7“ (178 mm) Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 100 Stahl 8“ (203 mm) | 32 | 813 | 24.4 | 11.1 |
H12S[4] | 03150 | 8 - 12 | 219 - 356 | HS8-12 | Gütekl. Schedule 40 Edelstahl/Gütekl. Schedule 60 Stahl 8“ (203 mm) Gütekl. Schedule 40 Edelstahl/Standard Stahl 9“ (229 mm) Gütekl. Schedule 40 Edelstahl/Gütekl. Schedule 40 Stahl 10“ (254 mm) Gütekl. Schedule 40 Edelstahl/Standard Stahl 11“ (279 mm) Gütekl. Schedule 40 Edelstahl/Gütekl. Schedule 40 Stahl 12“ (305 mm) | 34 | 864 | 34.9 | 15.9 |
H12I | 03152 | 8 - 12 | 219 - 356 | HI6 | Gusseisen, duktiles Gusseisen | 34 | 864 | 34.9 | 15.9 |
H12X | 03154 | 8 - 12 | 219 - 356 | HX8 | Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 80 Stahl 8“ (203 mm) Gütekl. Schedule 80 Edelstahl/Extraschwerer Formstahl 9“ (229 mm) Gütekl. Schedule 80 Edelstahl/Extraschwerer Formstahl 10“ (254 mm) Gütekl. Schedule 80 Edelstahl/Extraschwerer Formstahl 11“ (279 mm) Gütekl. Schedule 80 Edelstahl/Extraschwerer Formstahl 12“ (305 mm) | 34 | 864 | 34.9 | 15.9 |
H12XX | 03156 | 8 - 12 | 219 - 356 | HXX8 | Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 100 Stahl 8“ (203 mm) Gütekl. Schedule 80 Edelstahl/Extraschwerer Formstahl 9“ (229 mm) Gütekl. Schedule 80 Edelstahl/Gütekl. Schedule 80 Stahl 10“ (254 mm) Gütekl. Schedule 80 Edelstahl/Extraschwerer Formstahl 11“ (279 mm) Gütekl. Schedule 80 Edelstahl/Extraschwerer Formstahl 12“ (305 mm) | 34 | 864 | 34.9 | 15.9 |
Umfasst die in der Liste enthaltene Rohrklasse (Schedule) plus alle niedrigeren Klassen desselben Rohrtyps.
Exklusive Abmessungen
H6S KANN ZUM SCHNEIDEN VON KUPFERROHREN DER GRÖSSE 4 - 6" (102 - 152 mm) TYP K UND L VERWENDET WERDEN. H8S KANN ZUM SCHNEIDEN VON KUPFERROHREN DER GRÖSSE 6 - 8" (152 - 203 mm), TYP K UND L VERWENDET WERDEN.
H12-Modelle können Rohre bis 356 mm OD schneiden. Da der Außendurchmesser (da) eines 14-Zoll-Rohrs (DN 350) etwas mehr als 356 mm beträgt, sind H12-Modelle für Rohre dieser Größe nicht geeignet.
Hinweis:
S= enthält Schneidräder für Stahl/Edelstahl;
I= für Schmiede- und Gusseisen;
X= enthält Schneidräder für Schedule 80 Stahl;
XX= für Schedule 100 Stahl.
Räder für Schneider derselben Größe sind austauschbar. Wir empfehlen Ihnen, bei diesen Schneidern ausschließlich Schneidräder von Reed einzusetzen. Räder von Reed werden aus hohem, stoßbeständigem Werkzeugstahl an computergesteuerten CNC-Maschinen gefertigt. Anschließend werden sie sorgfältig wärmebehandelt. Hierdurch ergibt sich ein dünneres Profil und gleichzeitig ein stärkeres Blatt. Ihre Vorteile:
- einfacher und schneller schneiden, besonders Edelstahl und Schmiede-/Gusseisenrohre
- erheblich verlängerte Lebensdauer
- mit kürzerem Schneidergriff zum Arbeiten in engen Räumen
- hervorragendes Preis-Leistungs-Verhältnis
Weitere Informationen
Hinged Cutters™ (Hilfsarm-Schneider) bieten vier Räder zum Schneiden von Stahl, rostfreiem Stahl, Guss- und Schmiedeeisen mit nur 90° bis 110° Schneidwinkel. Nur 125 mm Freiraum wird in der Umgebung eines Rohres benötigt. Starke Führungsstreben ermöglichen perfektes Anliegen der Schneidräder beim Trennen von Vierkantrohren. Ein Rundumrahmen am Hilfsarmschneider legt die gesamte Kraft in den Rohrschneidevorgang. Das Ergebnis: größtmögliche Effizienz. Bei den Kalttrennvorgängen fliegen keine Funken. Reed verfügt über den einzigen Hilfsarmschneider, der immer in der Spur bleibt und den einzigen, der für Gusseisen, Stahl und rostfreien Stahl gleichermaßen bis „Schedule 100“ empfohlen wird. Dieses Werkzeug wurde im Hause Reed entwickelt.
