陶土管切管机
规格
品名 | 订货号 | 类型 | 适切管径[1] | 长度 | 重量 | |||
---|---|---|---|---|---|---|---|---|
英寸 | 实际外直径毫米 | 英寸 | 毫米 | 磅 | 千克 | |||
SC49-6[2] | 08049 | 棘轮 | 1 1/2 - 6 | 38 - 160 | 26 | 660 | 17.6 | 8.0 |
SC49-8[2] | 08050 | 棘轮 | 1 1/2 - 8 | 38 - 212 | 26 | 660 | 19.4 | 8.8 |
SC49-10[2] | 08051 | 棘轮 | 1 1/2 - 10 | 38 - 268 | 26 | 660 | 21.2 | 9.6 |
SC49-12[2] | 08052 | 棘轮 | 1 1/2 - 12 | 38 - 317 | 26 | 660 | 23.0 | 10.5 |
SC49-15[2] | 08053 | 棘轮 | 1 1/2 - 15 | 38 - 403 | 26 | 660 | 24.8 | 11.3 |
SC59-6 | 08059 | 单冲程 | 1 1/2 - 6 | 38 - 160 | 43 | 1,092 | 23.8 | 10.8 |
SC59-8 | 08060 | 单冲程 | 1 1/2 - 8 | 38 - 212 | 43 | 1,092 | 25.6 | 11.6 |
SC59-10 | 08061 | 单冲程 | 1 1/2 - 10 | 38 - 268 | 43 | 1,092 | 27.4 | 12.5 |
SC59-12 | 08062 | 单冲程 | 1 1/2 - 12 | 38 - 317 | 43 | 1,092 | 29.2 | 13.3 |
SC59-15 | 08063 | 单冲程 | 1 1/2 - 15 | 38 - 403 | 43 | 1,092 | 31.0 | 14.1 |
见最大管径信息

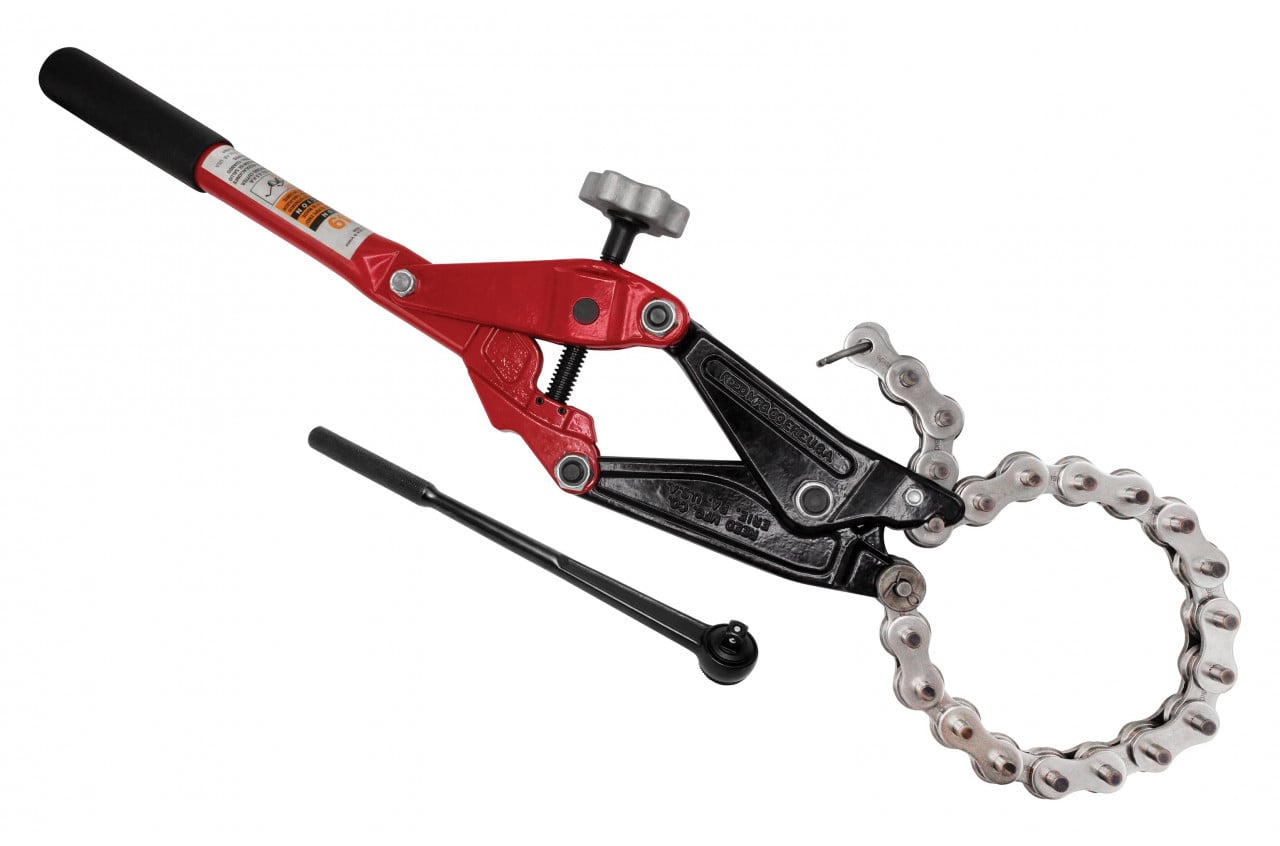

SC49 切割器中包括棘轮扳手 (#40208)。
最大管道容量(由施加的最大压力决定):
- 超重型铸铁污水管 ..................2-4”(62-125 mm)
- 工重型铸铁污水管 ..................2-8”(62-212 mm)
- 混凝土管 ..................................4-6”(125-160 mm)
- No-Hub® 铸铁污水管 .............1 1/2”-8”(38-212 mm)
- 瓦管 ..........................................2-15”(62-403 mm)
可用于增加小型刀具容量的扩展链。
更多信息

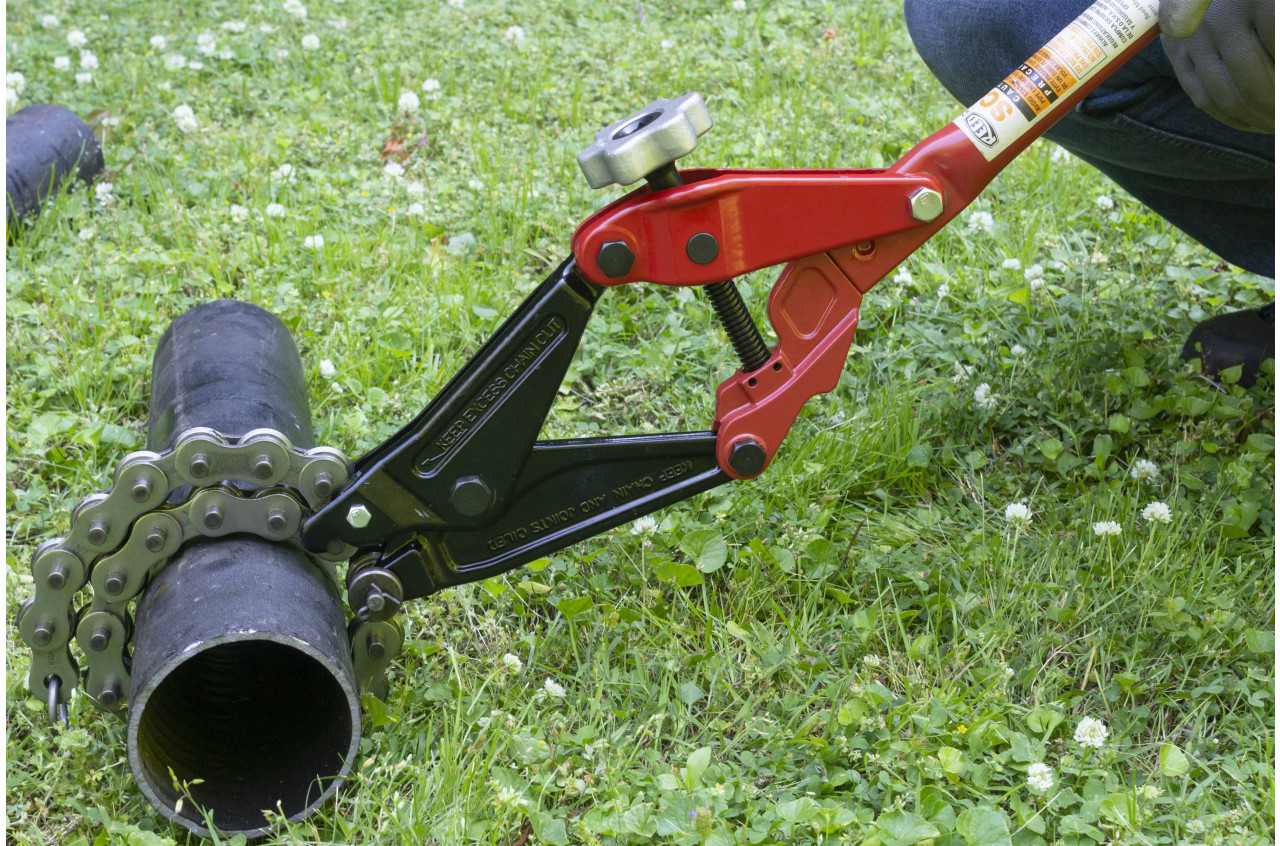

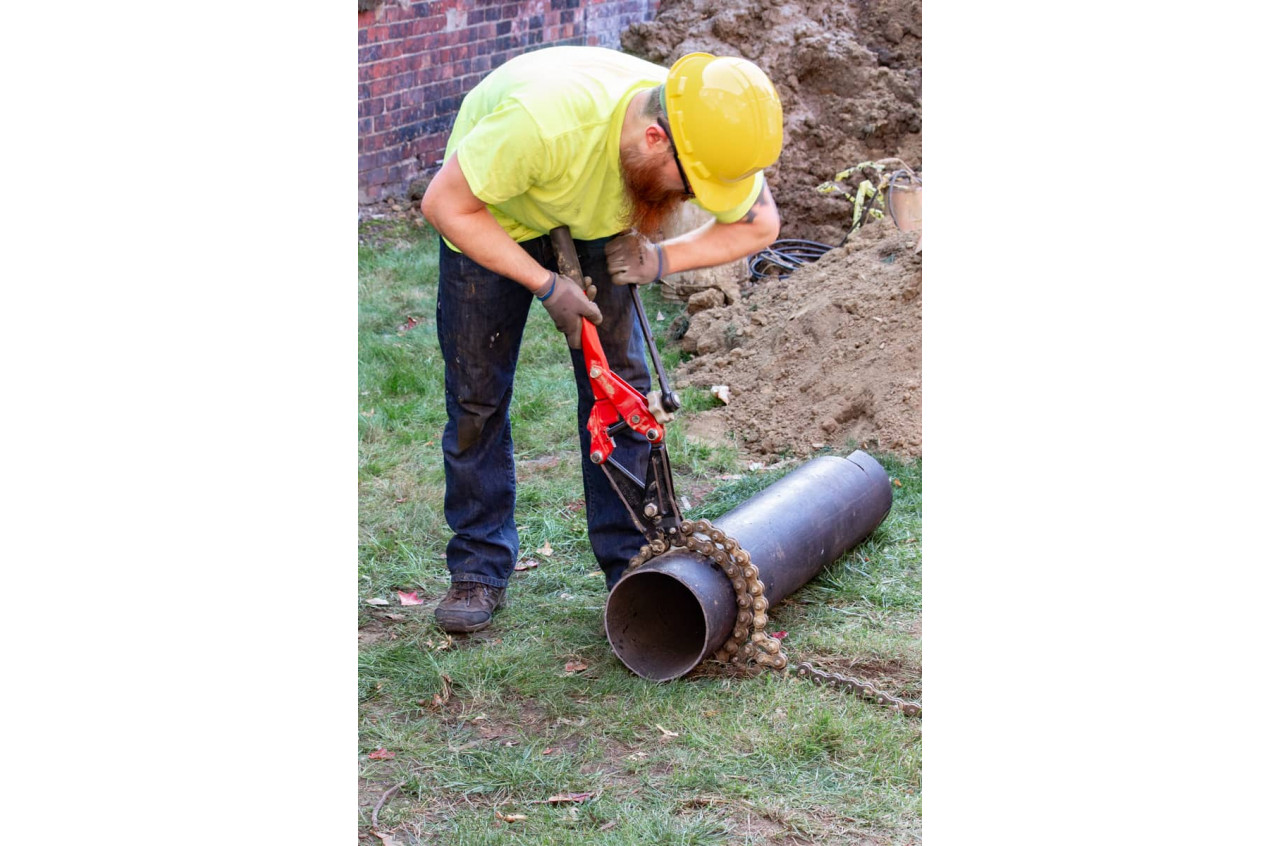

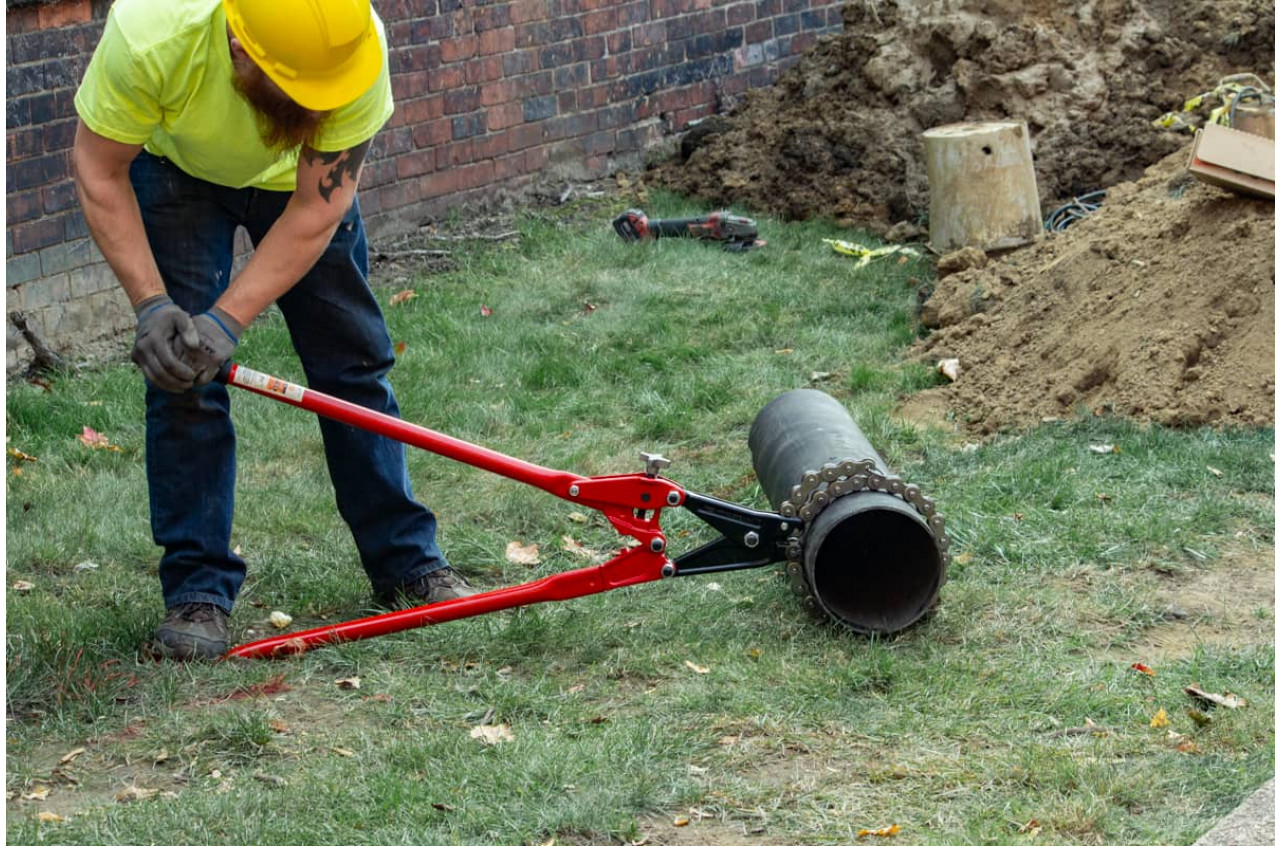

切割铸铁污水管、瓦管和小径混凝土管是使用链条式污水管切管机。适用于中水应用!Reed 配备更坚固的钳口以及更耐用、可与原始工具互换的调节螺钉,改进了原设计。Reed 污水管切管机之中的单冲程 SC59 型号和棘轮 SC49 型号可用于近距离工作。多功能的 1/2”棘轮扳手随 SC49 型号一起装运。No-Hub®Roller Kit 属于所有型号的标准配置。
Reed 推荐使用 Hinged Cutters™ 或 Low Clearance Rotary™ 切管机切割管球墨铸铁管。要切割水泥衬里或陶瓷衬里的球墨铸铁管,请使用配有适用于铸铁和球墨铸铁管的刀片的 Reed 通用切管机(UPC)。
注意:虎钳支座和切管机链条可与 Wheeler-Rex® 型号互换压下螺钉总成提供了适用于当前及之前的 Reed 型号以及 Wheeler-Rex® 490 的重型零件。订购适用于 Reed SC49 型号和 Wheeler-Rex® 490 系列的 #98046;以及使用适用于 Reed SC59 型号的 #98047。
![Why Reed](/assets/Images/ReedImages/Why-Reed-Chinese-2019-216x36__ScaleMaxHeightWzMzXQ.png)
由 Reed 首次引入的外加螺钉使 SC49 近距离污水管切管机既使用简单又价格低廉。螺钉不必操作到位,这减少了螺钉和刀具的损伤。
