Ensambladores de tubos plásticos - conexiones para espigo-campana
Características

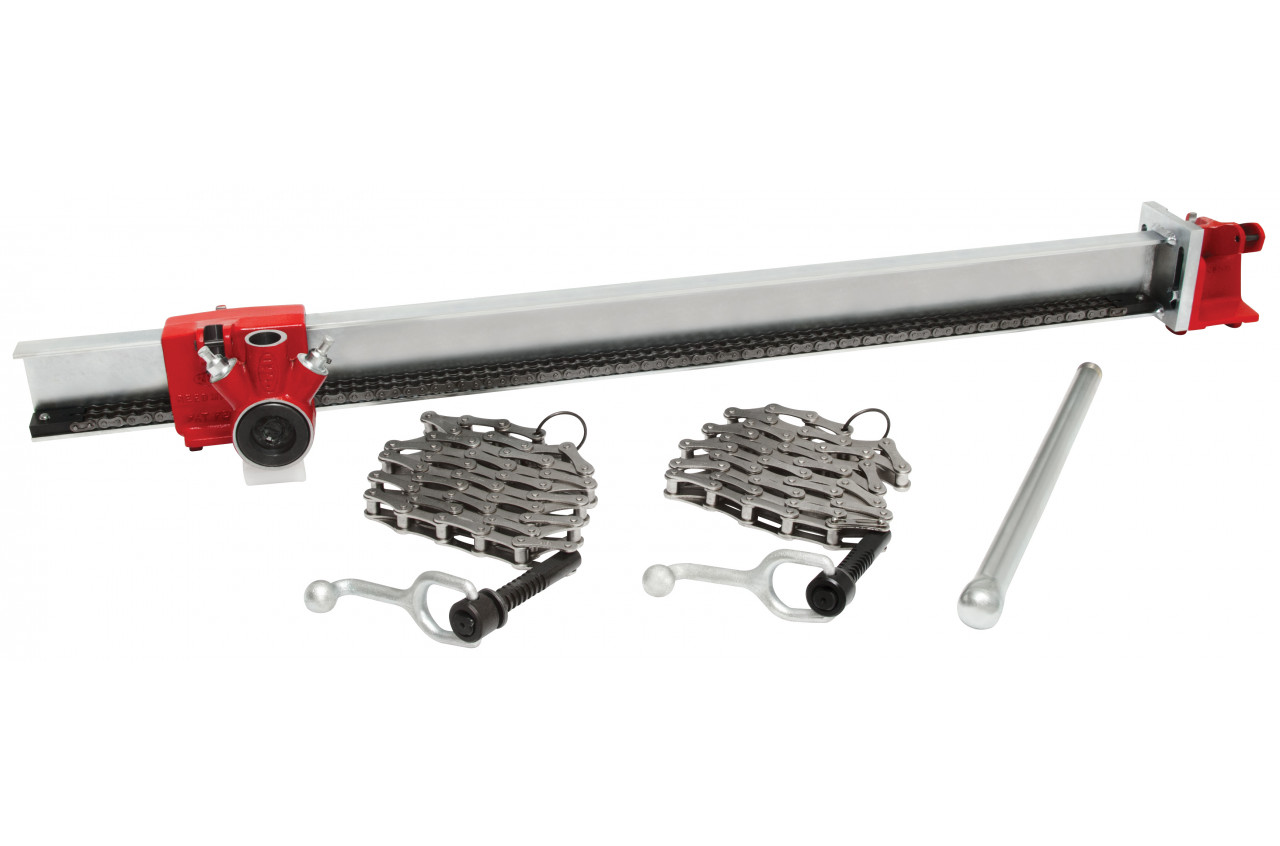

- Ensamblador de tubos plásticos PPJ - Acople o desacople fácilmente tubos de PVC de 4"-16" (114 – 434 mm) con empaques usando las prensas universales PPJ y PPJVS.
- La alimentación controlada por el usuario evita la inserción excesiva.
- Solución segura y portátil para unir tubo sin dañar el empaque o el tubo.
- El sistema de alineación permite el mejor control para la unión de tubos.
Especificaciones
| Nº de cat. | Código de elemento | Aplicación | Cap.tubería | Peso | ||
|---|---|---|---|---|---|---|
| pulg.-nom. | D.E. real mm | lb | kg | |||
| PPJ | 04446 | Tuberías con juntas | 4 – 16 | 114 – 434 | 44.0 | 20.0 |
| PPJVS | 04441 | Prensa para tuberías con juntas (un par) | 4 - 16 | 114 - 434 | 8.0 | 3.6 |
NOTA: Las prensas de conexión para tubo con empaque (PPJVS) deben comprarse por separado.
Descripción
Con un apalancamiento multiplicador de 28 a 1, es fácil para una persona unir o separar tubo de PVC de hasta 16 pulgadas de diámetro (406 mm) con juntas de empaque, usando el Ensamblador de tubo de plástico REED. Se necesitan prensas con conexiones con empaque.
PARA TUBOS CON EMPAQUES: El ensamblador de tubos plásticos puede conectar y separar tubos empaquetados de hierro fundido e IPS de 4”-16” de diámetro. Los componentes necesarios para unir tubos empaquetados incluyen el ensamblador de tubo plástico (PPJ) y las prensas en V (PPJVS). El tubo empaquetado se encuentra en obras subterráneas, como en sistemas de irrigación e instalaciones de servicios, entre otras. La unión de tuberías PPJ también invierte la dirección, permitiendo la separación del PVC, proporcionando al operador una opción mecánica para desconectar la junta.
NOTA: Las prensas de conexión para tubo con empaque (PPJVS) se deben comprar por separado.
Diseño fácil de usar para que una persona pueda manipularlo sin fugas.
Documentos
Videos
La colección completa de videos de capacitación de Reed se encuentra en la sección Recursos del menú.
Herramientas en acción: PPJ conexiones para espigo campana
Para descargar los videos, seleccione su formato preferido:
MP4 (303 MB)
Ensamblador de tubo de plástico para tubo con empaque en sitio
Para descargar los videos, seleccione su formato preferido:
MP4 (33 MB)
Ensambladores de tubos plásticos (conexiones para espigo-campana) montaje y demostración
Para descargar los videos, seleccione su formato preferido:
MP4 (124 MB)
